W praktyce chodzi o to, jakie ciśnienie w zbiorniku wyrównawczym CO ustawić, aby instalacja grzewcza pracowała stabilnie i bez wybijania zaworu bezpieczeństwa. W domowym CO najczęściej mówimy tu o naczyniu przeponowym, czyli zbiorniku z poduszką gazową, która kompensuje wzrost objętości wody po nagrzaniu. Pokażę, od czego zależy nastawa, jak ją policzyć, jak ją sprawdzić i po czym poznać, że coś jest ustawione źle.
Najkrótsza odpowiedź to dopasowanie do wysokości instalacji
- W wielu domowych instalacjach spotykam nastawę 1,0-1,2 bar, ale to tylko punkt wyjścia.
- Bezpieczna zasada to około 0,2 bar mniej niż ciśnienie statyczne instalacji, liczone od naczynia do najwyższego punktu obiegu.
- Ciśnienie na zimno w instalacji powinno być zwykle o 0,2-0,3 bar wyższe od ciśnienia w naczyniu.
- Pomiar robi się na odłączonym i opróżnionym po stronie wodnej naczyniu, inaczej wynik będzie przekłamany.
- Jeśli po regulacji ciśnienie szybko spada albo woda pojawia się na wentylu, podejrzewam uszkodzoną przeponę albo zbyt małe naczynie.
Jakie ciśnienie ustawić w typowej instalacji CO
W większości domów jednorodzinnych zaczynam od 1,0-1,2 bar, ale nie traktuję tego jako liczby uniwersalnej. Ostateczna nastawa zależy od wysokości instalacji, położenia naczynia względem najwyższego grzejnika i zaleceń producenta kotła. Jeśli układ jest niski, wynik może być bliżej 1,0 bar; jeśli ma większą różnicę poziomów, ciśnienie trzeba podnieść.
W instrukcjach producentów spotyka się też fabryczne wartości 1,5-1,7 bar, więc nie dziwi mnie, że dwie podobne instalacje mogą wymagać różnych nastaw. W praktyce ważne są dwa parametry: ciśnienie wstępne gazu w naczyniu oraz ciśnienie napełnienia instalacji na zimno. Pierwsze powinno odpowiadać minimalnemu ciśnieniu pracy układu, drugie musi być od niego wyższe o niewielki zapas. Ja przyjmuję, że 0,2-0,3 bar różnicy między nimi daje instalacji wystarczający margines na pierwsze nagrzanie.
| Sytuacja | Co zwykle wychodzi | Praktyczna interpretacja |
|---|---|---|
| Niski układ, mały dom | około 1,0 bar | To najczęstszy start, jeśli producent nie wymaga więcej. |
| Typowy dom piętrowy | 1,0-1,2 bar | Najczęściej trafiam właśnie tutaj. |
| Większa różnica wysokości | 1,2-1,5 bar | Bez obliczenia łatwo tu popełnić błąd. |
| Układ nietypowy | indywidualnie | Bufor, kilka obiegów i wysoki budynek wymagają dokładniejszego doboru. |
Nie podbijam ciśnienia „na wszelki wypadek” tylko po to, żeby było wyższe. Zbyt duża nastawa zabiera naczyniu pojemność roboczą, więc przy grzaniu szybciej dobijasz do granicy, a układ staje się mniej stabilny. To właśnie dlatego jedna liczba z internetu rzadko wystarcza do sensownej regulacji.
Jak policzyć wartość dla swojego domu
Najprostszy rachunek opiera się na wysokości słupa wody. Przyjmuję w przybliżeniu, że 10 metrów wysokości odpowiada 1 barowi ciśnienia. Jeśli najwyższy grzejnik jest 6 metrów nad naczyniem, statycznie wychodzi około 0,6 bar. Do tego dodaję zapas około 0,2 bar i dostaję wstępną wartość 0,8 bar. Potem porównuję ją z instrukcją konkretnego naczynia i kotła.
To właśnie ten moment najczęściej rozdziela dobrą regulację od przypadkowej. Jeśli urządzenie ma fabrycznie zadany zakres, nie schodzę poniżej niego tylko dlatego, że prosty wzór pokazuje niższą liczbę. W części instrukcji spotyka się też zalecenie, aby nie schodzić poniżej 1 bar, więc warto czytać tabliczkę znamionową i dane producenta, a nie tylko sam wzór.
| Różnica wysokości do najwyższego punktu | Orientacyjne ciśnienie statyczne | Co z tego wynika |
|---|---|---|
| do 4 m | do ok. 0,4 bar | W praktyce często kończy się to nastawą około 1,0 bar, jeśli tak wymaga producent. |
| 5-7 m | ok. 0,5-0,7 bar | To bardzo typowy zakres dla domów piętrowych. |
| 8-10 m | ok. 0,8-1,0 bar | Tu warto szczególnie pilnować pomiaru i zapasu na zimno. |
| powyżej 10 m | powyżej 1,0 bar | Układ trzeba dobrać dokładniej, bo rośnie wymagane ciśnienie pracy. |
W instalacji CO interesuje mnie nie tylko sama liczba, ale też jej relacja do całego układu. Ciśnienie na zimno w instalacji ustawiam zwykle o 0,2-0,3 bar wyżej niż ciśnienie w naczyniu. Dzięki temu po nagrzaniu woda ma gdzie się rozszerzyć, a układ nie pracuje nerwowo.
Jak bezpiecznie sprawdzić i dopompować naczynie

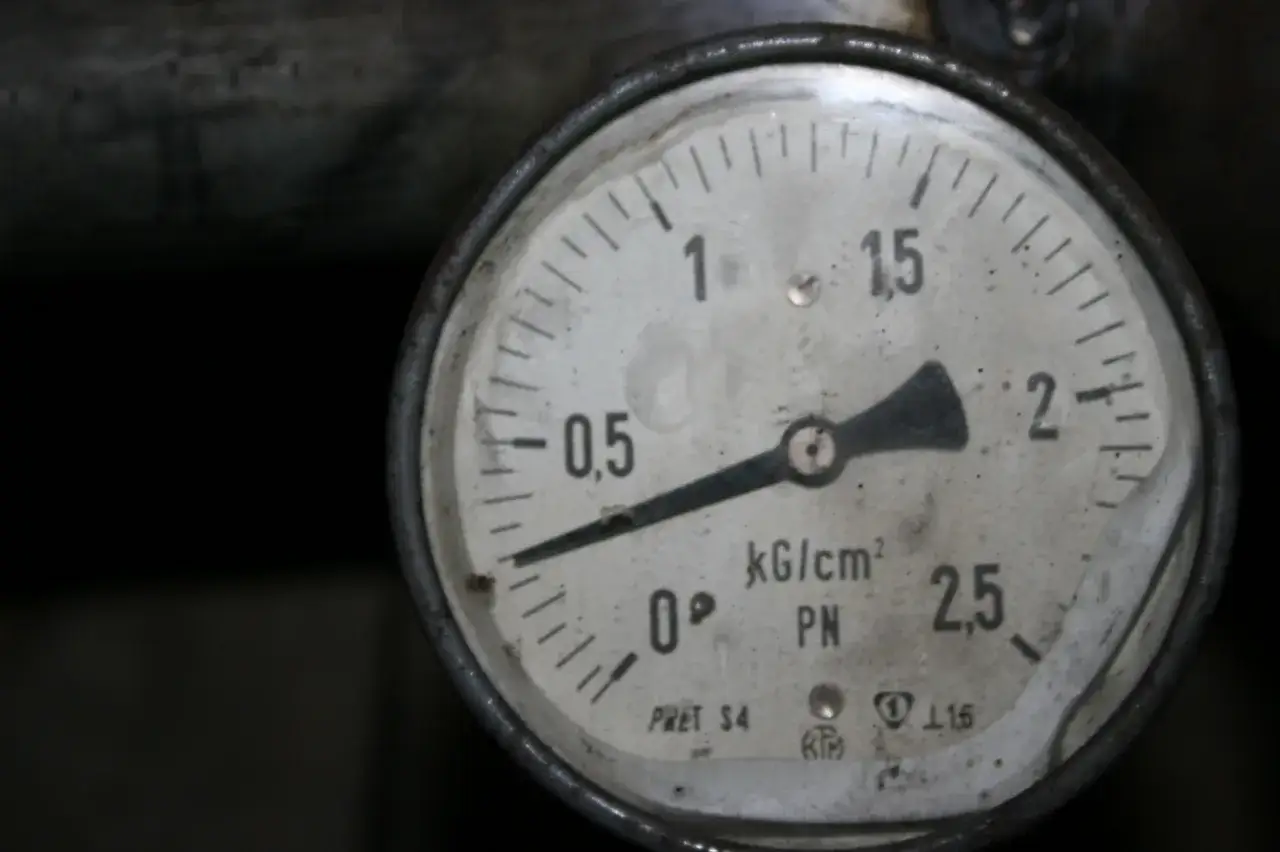

Pomiar robię zawsze na zimnym i odciętym od instalacji naczyniu. Najpierw zamykam zawór od strony wodnej, spuszczam ciśnienie po tej stronie, a dopiero potem mierzę zaworem wentylowym gaz. Jeśli tego nie zrobię, manometr pokaże ciśnienie instalacji, a nie faktyczną wartość poduszki gazowej.
Przygotowanie
Potrzebuję sprawnego manometru i źródła powietrza albo azotu. Azot jest lepszy, bo mniej obciąża elementy gumowe, ale w domu najważniejsze jest to, żeby dopompować dokładnie, a nie „na oko”. Zawsze pracuję powoli i kontroluję odczyt po każdym krótkim dopompowaniu.
Pomiar
Jeśli ciśnienie jest za niskie, uzupełniam gaz do wartości wynikającej z obliczeń albo zaleceń producenta. Jeśli jest za wysokie, upuszczam niewielką ilość. Nie robię dużych korekt naraz, bo to najprostsza droga do przesterowania układu i niepotrzebnych problemów przy pierwszym rozgrzaniu kotła.
Przeczytaj również: Kontrola nadzoru budowlanego po zgłoszeniu - Jak się przygotować?
Powrót do pracy
Po ustawieniu ciśnienia zamykam zawór, przywracam połączenie z instalacją i dopiero wtedy napełniam układ wodą do wartości roboczej. Zostawiam niewielki zapas względem ciśnienia w naczyniu, żeby pierwsze nagrzanie nie wypchnęło systemu w stronę zaworu bezpieczeństwa. Jeśli po uruchomieniu ciśnienie od razu zaczyna skakać, wracam do pomiaru, bo coś jeszcze jest nie tak.
Jeżeli naczynie po chwili znów traci ciśnienie albo zawór gazowy puszcza wodę, nie szukam ratunku w kolejnym dopompowaniu. Wtedy najczęściej problem leży w membranie, nieszczelnym wentylu albo w źle dobranej pojemności zbiornika.
Jak rozpoznać, że nastawa jest zła
Najgorsze jest to, że zła nastawa nie zawsze od razu wygląda jak awaria. Często zaczyna się od drobnych sygnałów: głośniejszej pracy instalacji, częstszego odpowietrzania grzejników, zmian wskazań manometru i konieczności dolewania wody. Ja właśnie od takich objawów zaczynam diagnozę, bo są bardziej wiarygodne niż jednorazowy odczyt.
- Za niskie ciśnienie w naczyniu daje skoki ciśnienia, zapowietrzenie i chłodne grzejniki na wyższych kondygnacjach.
- Za wysokie ciśnienie w naczyniu ogranicza jego pojemność i szybciej prowadzi do zrzutu wody przez układ zabezpieczający.
- Uszkodzona przepona objawia się wodą na wentylu gazowym albo brakiem stabilnego trzymania nastawy.
- Zbyt małe naczynie sprawia, że wszystko działa poprawnie tylko do pierwszego większego nagrzania.
W praktyce najczęściej myli się przyczynę ze skutkiem. Ktoś widzi spadek ciśnienia w kotle i od razu dopompowuje naczynie, a tymczasem problemem jest nieszczelność instalacji albo przepona, która już nie trzyma. Dlatego patrzę na cały układ, nie na jeden manometr.
Najczęstsze błędy przy regulacji, których sam unikam
Przy regulacji naczynia przeponowego najłatwiej popełnić trzy błędy: ustawić ciśnienie „na oko”, mierzyć na pracującym układzie i traktować każdy dom tak samo. Każdy z nich potrafi się zemścić dopiero po czasie, kiedy kocioł zaczyna dobijać wodę, a zawór bezpieczeństwa pracuje częściej niż powinien. Ja wolę poświęcić kilka minut więcej i zrobić to raz, ale poprawnie.
- Nie pomijam instrukcji kotła i samego naczynia.
- Nie zakładam, że 1,5 bar będzie dobre wszędzie.
- Nie zostawiam zbyt dużego ciśnienia na zimno.
- Nie ignoruję wody na wentylu gazowym.
- Nie uznaję regularnych spadków ciśnienia za „normalne”.
Najwięcej czasu oszczędza prosty porządek pracy: odczytuję wysokość instalacji, sprawdzam wymagania producenta, mierzę naczynie na odłączonym układzie i dopiero potem koryguję wartość. To brzmi zwyczajnie, ale właśnie taka kolejność daje najbardziej przewidywalny efekt w ogrzewaniu domu.
Co jeszcze sprawdzić, zanim uznasz układ za ustawiony
Po regulacji nie zatrzymuję się na samym manometrze naczynia. Oglądam jeszcze zawór bezpieczeństwa, odpowietrzniki i odczyt ciśnienia po pierwszym pełnym nagrzaniu. Jeśli wszystko jest suche i stabilne, dopiero wtedy uznaję, że układ jest ustawiony prawidłowo.
- Porównuję ciśnienie naczynia z ciśnieniem zimnej instalacji.
- Sprawdzam, czy przy kotle nie ma śladów zrzutu wody.
- Po nagrzaniu wracam do odczytu, bo to najlepszy test praktyczny.
- Zapisuję ustawioną wartość, żeby przy kolejnym serwisie nie zaczynać od zera.
- Kontroluję ciśnienie przy przeglądzie, a minimum raz w roku; w intensywnie pracujących układach częściej.
- Jeśli ciśnienie znowu spada, szukam nieszczelności w instalacji, a nie tylko przy naczyniu.
Jeśli mam zostawić jedną praktyczną zasadę, to jest nią ta: dobrze ustawione ciśnienie w naczyniu przeponowym nie powinno być widoczne jako problem w codziennej pracy kotła. Ma po prostu działać w tle, bez skoków, bez hałasu i bez ciągłego dolewania wody. Gdy tak nie jest, wracam do pomiaru i zaczynam od podstaw, bo w ogrzewaniu domu to zwykle najszybsza droga do sensownego efektu.
