Krzywa grzewcza w pompie ciepła decyduje o tym, jak ciepła ma być woda kierowana do instalacji, gdy na zewnątrz zmienia się temperatura. Od tego ustawienia zależą komfort w domu, rachunki za prąd i stabilność pracy całego systemu, więc to nie jest drobny detal z menu sterownika, tylko jedna z ważniejszych decyzji po uruchomieniu ogrzewania. Poniżej rozkładam temat na praktyczne części: co ten parametr robi, od czego zacząć ustawienie i jak rozpoznać, że problem leży gdzie indziej.
Najważniejsze rzeczy do zapamiętania przed regulacją
- Krzywa grzewcza łączy temperaturę na zewnątrz z temperaturą zasilania instalacji.
- Podłogówka zwykle potrzebuje niższych nastaw niż grzejniki, więc startowy punkt będzie inny.
- Najpierw reguluję nachylenie i przesunięcie, a dopiero potem poprawiam detale.
- Zmiany robię małymi krokami i obserwuję efekt co najmniej przez 24 godziny, a przy podłogówce często dłużej.
- Jeśli dom grzeje się nierówno, problemem bywa hydraulika, a nie sama krzywa.
- Najlepsze ustawienie to najniższa temperatura zasilania, która nadal daje pełen komfort.
Jak działa krzywa grzewcza w pompie ciepła
Najprościej mówiąc, to zapis reguły: im zimniej na zewnątrz, tym cieplejsza woda ma trafić do instalacji. Sterownik nie grzeje więc „na sztywno”, tylko koryguje parametry na podstawie czujnika zewnętrznego. Właśnie dlatego pompa ciepła może pracować spokojniej i równiej niż system ustawiany ręcznie co kilka godzin.

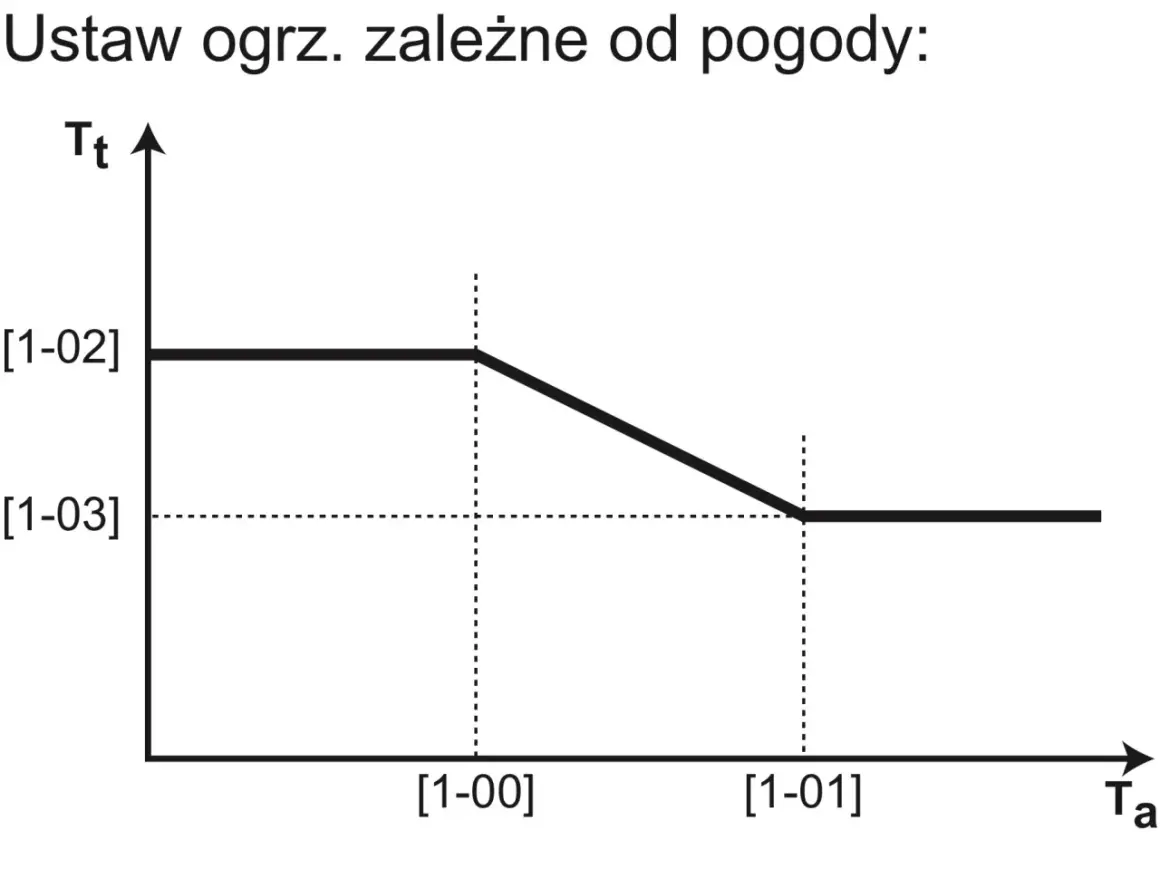

W praktyce liczą się dwa elementy. Nachylenie mówi, jak mocno wzrośnie temperatura zasilania, gdy temperatura zewnętrzna spadnie. Przesunięcie podnosi albo obniża całą krzywą bez zmiany jej kształtu. To rozróżnienie jest ważne, bo zupełnie inne korekty wykonuje się wtedy, gdy w domu jest stale za chłodno, a inne wtedy, gdy problem pojawia się tylko podczas mrozów.| Parametr | Co robi | Kiedy go korygować |
|---|---|---|
| Nachylenie | Zmienia reakcję instalacji na spadek temperatury na zewnątrz | Gdy przy mrozach jest za chłodno albo zbyt ciepło tylko w ekstremalnych warunkach |
| Przesunięcie | Podnosi lub obniża całą krzywą o równy poziom | Gdy w całym zakresie pogody dom jest za ciepły lub za zimny |
| Temperatura zasilania | Określa, jak gorąca jest woda trafiająca do grzejników lub podłogówki | Gdy chcesz poprawić komfort albo ograniczyć zużycie energii |

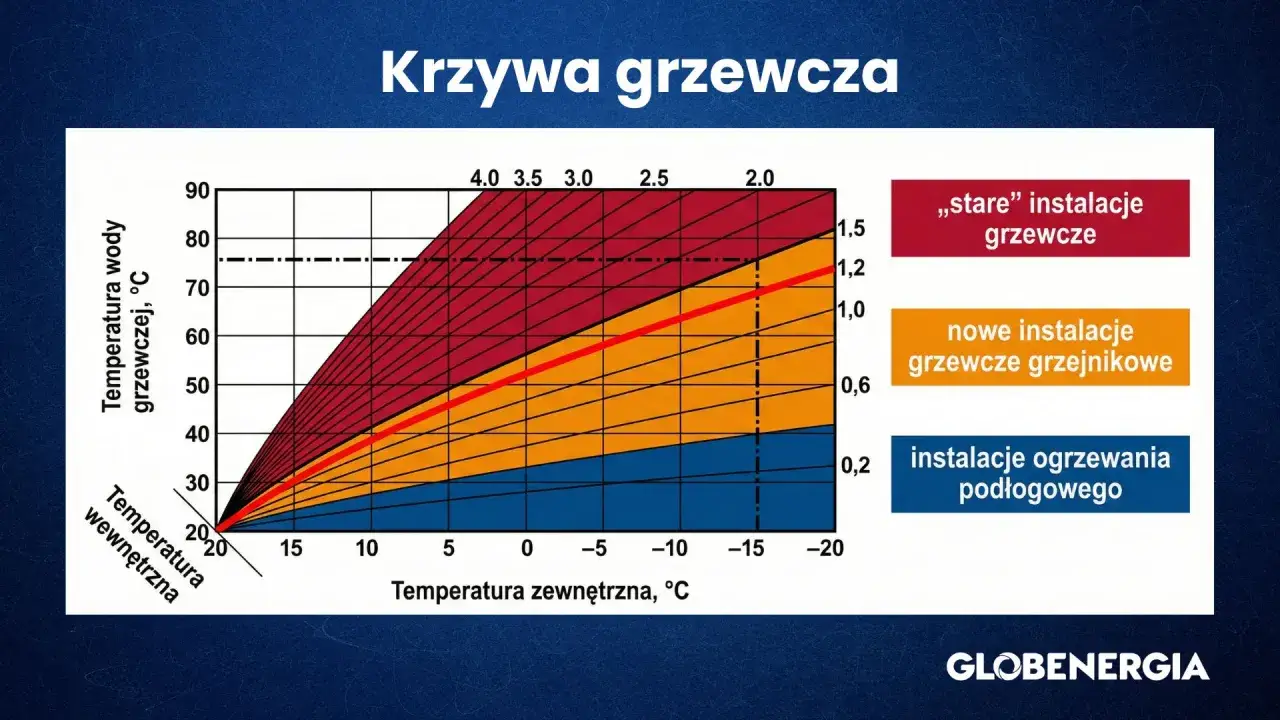

Na wykresie oś pozioma pokazuje temperaturę zewnętrzną, a pionowa temperaturę zasilania, więc stroma linia oznacza szybszą reakcję układu na mróz. To właśnie dlatego dobrze ustawiona krzywa nie daje spektakularnych skoków temperatury, tylko utrzymuje dom w miarę równo dogrzany. A skoro zasada jest już jasna, najważniejsze staje się dobranie sensownego punktu startowego do konkretnej instalacji.
Jak dobrać punkt startowy do podłogówki i grzejników
Nie ma jednej wartości dobrej dla każdego domu. Inaczej zachowuje się niskotemperaturowa podłogówka, a inaczej grzejniki, które zwykle potrzebują wyższej temperatury zasilania. Z doświadczenia zawsze zaczynam od rodzaju odbiorników ciepła, a dopiero potem patrzę na szczegóły budynku. W praktyce podłogówka najczęściej pracuje w okolicach 30-45°C, a grzejniki częściej wymagają wyższych wartości, nieraz 45-55°C lub więcej w starszych instalacjach.
| Rodzaj instalacji | Orientacyjny punkt startowy | Co to oznacza w praktyce |
|---|---|---|
| Nowy dom z podłogówką | 0,1-0,3 | Instalacja pracuje niskotemperaturowo, więc krzywa powinna być płaska i reagować spokojnie. |
| Podłogówka w domu modernizowanym lub układ mieszany | 0,3-0,5 | To zwykle rozsądny start, ale wymaga cierpliwej obserwacji po zmianach. |
| Grzejniki niskotemperaturowe | 0,4-0,6 | Wymagają wyraźnie większej temperatury zasilania niż podłoga. |
| Starsze grzejniki | 0,6-0,8 lub więcej | Jeśli często trzeba iść powyżej tego zakresu, warto sprawdzić dobór odbiorników i stan instalacji. |
Te liczby traktuję jako punkt wyjścia, nie jako cel sam w sobie. Przed regulacją dobrze jest otworzyć głowice termostatyczne, wyłączyć programy czasowe i nie próbować „pomagać” systemowi przez zamykanie części obiegów. Dopiero wtedy widać, jak instalacja rzeczywiście reaguje.
W podłogówce reakcja przychodzi wolniej, bo cała wylewka działa jak magazyn ciepła. Przy grzejnikach korekty widać szybciej, ale też łatwiej przesadzić. Ta różnica ma znaczenie, gdy przechodzimy od teorii do realnej regulacji.
Jak ustawić ją krok po kroku bez zgadywania
Najpierw wybieram tylko jeden punkt odniesienia i nie zmieniam kilku rzeczy jednocześnie. Jeśli za jednym razem ruszę nachylenie, przesunięcie i harmonogram, nie będę wiedzieć, co naprawdę zadziałało. To najkrótsza droga do chaosu i błędnej oceny całej instalacji.
- Ustawiam startową wartość krzywej zgodną z typem instalacji.
- Otwieram głowice i zawory na czas testu.
- Wyłączam obniżki nocne i inne programy czasowe na czas obserwacji.
- Czekam co najmniej 24 godziny, a przy podłogówce częściej 48 godzin, zanim ocenię wynik.
- Jeśli w domu jest za zimno lub za ciepło w całym zakresie pogody, koryguję przesunięcie.
- Jeśli problem pojawia się tylko przy mrozach albo tylko przy dodatnich temperaturach, zmieniam nachylenie.
| Objaw | Najbardziej prawdopodobna korekta | Co jeszcze sprawdzić |
|---|---|---|
| Za zimno tylko podczas silnych mrozów | Zwiększ nachylenie | Czy grzejniki mają wystarczającą moc i czy obiegi są drożne |
| Za ciepło tylko podczas silnych mrozów | Zmniejsz nachylenie | Czy krzywa nie jest zbyt stroma dla tej instalacji |
| Za zimno niezależnie od pogody | Podnieś przesunięcie | Czy nie ma ograniczeń przepływu albo zamkniętych zaworów |
| Za ciepło niezależnie od pogody | Obniż przesunięcie | Czy sterownik nie dostaje błędnych odczytów z czujnika |
| Jeden pokój odstaje od reszty | Nie ruszaj od razu krzywej | Sprawdź równoważenie hydrauliczne, odpowietrzenie i ustawienie zaworów |
Właśnie tu wielu użytkowników popełnia błąd: próbują nadrabiać zbyt niską temperaturę w domu od razu wysoką nastawą. Pompa ciepła nie jest kotłem, który lubi gwałtowne podbijanie parametrów. Lepiej pracuje długo, spokojnie i na możliwie niskiej temperaturze zasilania. Dzięki temu następna sekcja staje się najważniejsza dla rachunków.
Najczęstsze błędy, które psują regulację
W praktyce nie sama krzywa bywa problemem, tylko sposób jej ustawiania. Widzę to często przy uruchomieniach i późniejszych poprawkach: instalacja potrafi być poprawna technicznie, ale użytkownik zmienia parametry zbyt szybko albo ocenia efekt w złych warunkach. To daje fałszywy obraz działania całego systemu.
- Za szybkie korekty - jedna zmiana po kilku godzinach i druga następnego dnia nie pozwalają ocenić realnego efektu.
- Regulacja przy przykręconych głowicach - wtedy dom nie pokazuje pełnego potencjału instalacji, więc wynik jest zafałszowany.
- Mylenie krzywej z harmonogramem - obniżka nocna nie naprawi złej krzywej, a czasem tylko pogorszy komfort.
- Zbyt wysoka temperatura zasilania „na wszelki wypadek” - to częsty odruch, ale zwykle kończy się wyższym zużyciem energii.
- Ocenianie po jednej godzinie - szczególnie w podłogówce to za krótko, bo układ ma dużą bezwładność.
- Ignorowanie hydrauliki - jeśli przepływy są źle wyregulowane, sama krzywa nie rozwiąże problemu nierównych pomieszczeń.
Gdy ktoś mówi mi, że „pompa grzeje, ale rachunki są zbyt wysokie”, bardzo często winny jest właśnie taki zestaw drobnych błędów, a nie jedno magiczne ustawienie. To prowadzi już prosto do pytania o realny wpływ krzywej na koszt ogrzewania i komfort życia w domu.
Dlaczego dobrze ustawiona krzywa obniża koszty i poprawia komfort
Pompa ciepła najchętniej pracuje wtedy, gdy nie musi podnosić temperatury zasilania bardziej, niż to konieczne. Im wyższa temperatura wody, tym trudniej uzyskać dobrą efektywność, więc rośnie pobór prądu. Dlatego moim zdaniem najlepsza krzywa to taka, która daje najniższą możliwą temperaturę zasilania przy pełnym komforcie w pomieszczeniach.
Efekt od razu czuć w praktyce. W dobrze ustawionym domu nie ma fal ciepła i zimna, nie trzeba ciągle kręcić termostatem, a sprężarka pracuje stabilniej. Z kolei zbyt stroma krzywa często kończy się przegrzewaniem pomieszczeń, otwieraniem okien i niepotrzebnym marnowaniem energii. Zbyt płaska daje pozorną oszczędność tylko na papierze, bo dom nie dogrzewa się wtedy, kiedy naprawdę tego potrzebuje.
W instalacjach grzejnikowych różnica w ustawieniu bywa szczególnie widoczna, bo tam każda zmiana temperatury zasilania szybciej odbija się na komforcie. Przy podłogówce zmiany są wolniejsze, ale też bardziej opłacalne, jeśli uda się zejść z parametrami niżej. Kiedy ten balans jest już wstępnie znaleziony, zostaje jeszcze jedno ważne pytanie: skąd wiedzieć, że winna nie jest sama krzywa.
Kiedy problem leży gdzie indziej niż w samej krzywej
Jeśli po kilku rozsądnych korektach wciąż musisz podnosić temperaturę zasilania mocno ponad rozsądny poziom, nie zakładałbym od razu, że sterownik jest źle ustawiony. Często problem tkwi w instalacji albo w doborze odbiorników ciepła. To ważne, bo nie każdą niedogrzaną strefę da się naprawić samą regulacją pogodową.
- Zapowietrzenie lub zabrudzenie układu - ogranicza przepływ i zaburza oddawanie ciepła.
- Źle zrównoważone obiegi - jedne pomieszczenia dostają za dużo ciepła, inne za mało.
- Za małe grzejniki - szczególnie w modernizowanych domach to częsty powód konieczności pracy na zbyt wysokiej temperaturze.
- Nieprawidłowe umiejscowienie czujnika - jeśli czujnik widzi złą strefę, sterownik podejmuje złe decyzje.
- Zbyt słaba izolacja budynku - wtedy instalacja musi nadrabiać straty, a krzywa robi się coraz bardziej stroma.
- Przewymiarowanie lub niedowymiarowanie źródła ciepła - sama korekta ustawień nie zastąpi błędnego projektu.
Jeśli regularnie potrzebujesz około 50°C i więcej na zasilaniu, a mimo to komfort nadal jest słaby, to sygnał, że warto sprawdzić cały układ, nie tylko menu sterownika. Najlepszym zakończeniem pracy nad krzywą jest więc zapisanie obserwacji tak, aby kolejna zima nie zaczynała się od nowa.
Co warto zapisać po pierwszym sezonie, żeby kolejna regulacja była szybsza
Po pierwszym sezonie grzewczym zawsze robię krótką notatkę: jakie były ustawienia startowe, przy jakiej pogodzie było za ciepło, a przy jakiej za zimno oraz które pomieszczenia odstawały od reszty. Taki prosty zapis często oszczędza sporo czasu przy następnej korekcie, bo nie opieram się na pamięci, tylko na konkretnych warunkach.
- Wartość nachylenia i przesunięcia, na których dom był najbliżej komfortu.
- Temperatura zewnętrzna, przy której pojawiał się dyskomfort.
- Pomieszczenia, które najszybciej się wychładzały lub przegrzewały.
- To, czy głowice termostatyczne były otwarte, czy przymykały przepływ.
- Informacja, czy uruchamiał się grzałka elektryczna lub tryb awaryjny.
Takie dane są o wiele cenniejsze niż przypadkowe poprawki wykonywane w środku sezonu. Jeśli mam wskazać jedną zasadę, która sprawdza się najczęściej, to brzmi ona prosto: ustaw krzywą możliwie nisko, ale tylko do momentu, w którym dom nadal trzyma stabilny komfort. Właśnie tam zaczyna się rozsądne ogrzewanie, a nie walka ze sterownikiem.
