Poziom odniesienia przy wejściu, układ warstw podłogi i sposób wyprowadzenia fundamentów to elementy, które bardzo łatwo zbagatelizować na początku, a potem trudno poprawić. W praktyce poziom zero budynku decyduje o tym, czy dom będzie wygodny w użytkowaniu, odporny na wilgoć i sensownie wpasowany w działkę. Poniżej rozkładam temat na konkretne decyzje: jak czytać rzędną 0,00, z czego buduje się strefę przy gruncie i na co uważać, żeby nie wracać do tych samych błędów po wylaniu posadzek.
Kluczowe informacje, które warto ustalić jeszcze przed startem robót
- 0,00 to punkt odniesienia z projektu, a nie automatycznie naturalny teren przy domu.
- Najczęściej oznacza docelowy poziom gotowej posadzki parteru, ale na działkach ze spadkiem bywa interpretowany ostrożniej.
- Na tę strefę składają się nie tylko fundamenty, lecz także hydroizolacja, ocieplenie, podłoga na gruncie i detal progu.
- Najwięcej problemów powodują błędnie przyjęta wysokość wejścia, brak spadków od budynku i przerwy w izolacji.
- Przy trudniejszym gruncie lepiej wcześniej porównać dwa warianty: tradycyjny układ z ławami albo płytę fundamentową.
- Jeśli poziom zostanie ustalony zbyt późno, poprawki zwykle kosztują więcej niż dokładny pomiar i dobre tyczenie na starcie.
Co oznacza poziom 0,00 i jak czytać go na projekcie
Najprościej mówiąc, 0,00 to punkt odniesienia dla całego budynku. Na rysunkach architektonicznych i konstrukcyjnych służy do opisywania wysokości kolejnych elementów: posadzki parteru, stopni, tarasu, garażu, fundamentów czy dachu. Nie należy go mylić z poziomem gruntu, bo to dwie różne rzeczy, które bardzo często nie pokrywają się ze sobą.
W domu jednorodzinnym 0,00 najczęściej odpowiada docelowemu poziomowi gotowej podłogi na parterze, czyli temu, po czym finalnie chodzisz. Pod tą warstwą mieszczą się jeszcze izolacje, wylewki i instalacje, więc surowa płyta lub podkład betonowy zwykle znajdują się niżej. To ważne, bo błąd na etapie odczytu projektu potrafi przesunąć cały układ wysokości o kilka, a czasem kilkanaście centymetrów.
Na działce ze spadkiem różnica między 0,00 a terenem przy ścianie może być duża i wtedy projekt musi przewidzieć schody, skarpę, podjazd albo podwyższony cokół. Ja zawsze patrzę na ten punkt nie jak na abstrakcyjną liczbę, ale jak na węzeł, od którego zależą wszystkie strefy styku budynku z gruntem. To prowadzi wprost do pytania, kto właściwie ma to wyznaczyć na budowie.
Kto wyznacza ten poziom i kiedy trzeba go potwierdzić
W praktyce punkt odniesienia wychodzi z projektu, a na budowie zostaje przeniesiony w teren przez geodetę. Architekt i projektant określają rzędną w dokumentacji, kierownik budowy pilnuje zgodności robót z projektem, a geodeta wytycza ją fizycznie w gruncie. To nie jest detal „na oko”, tylko punkt, który trzeba potwierdzić pomiarem.
Jeżeli na etapie adaptacji zmienia się poziom zero budynku, trzeba od razu sprawdzić, czy nie rozjeżdża się to z wysokością drogi, wejściem, garażem, tarasem i dopuszczalną wysokością obiektu. W praktyce lepiej zrobić jedną korektę na papierze niż później ratować gotowe ściany fundamentowe. Dobrą chwilą na weryfikację są: zakończenie robót ziemnych, przed betonowaniem podkładów i przed zamknięciem warstw podłogi.
W tym miejscu ważna jest też absolutna wysokość, czyli odniesienie do układu wysokościowego geodezji. Przy zwykłym domu inwestor widzi głównie różnicę względem gruntu, ale dla dokumentacji istotna bywa także rzędna bezwzględna. Z tego powodu na budowie warto trzymać się jednego punktu odniesienia i nie przeliczać wszystkiego „na skróty”, bo później drobna rozbieżność potrafi zmienić wysokość progu o kilka centymetrów. Gdy ten punkt jest już jasny, można sensownie dobrać układ materiałów przy samej podstawie budynku.
Jakie materiały i układy stosuje się przy strefie przy gruncie
W strefie przy poziomie zero nie ma jednego uniwersalnego rozwiązania. Wybór zależy od gruntu, wody gruntowej, układu działki, obciążenia budynku i budżetu. Najczęściej spotkasz trzy podejścia: tradycyjne ławy z murami fundamentowymi, płytę fundamentową albo układ z podpiwniczeniem. Każde z nich ma inne wymagania materiałowe i inny poziom wrażliwości na błędy wykonawcze.
| Rozwiązanie | Kiedy ma sens | Najczęściej używane materiały | Mocne strony | Ograniczenia |
|---|---|---|---|---|
| Ławy fundamentowe + ściany fundamentowe + podłoga na gruncie | Przy typowych warunkach gruntowych i prostym domu bez piwnicy | Beton konstrukcyjny, bloczki betonowe lub ściany żelbetowe, papa lub masa KMB, EPS/XPS, folia, chudy beton | Dobrze znany układ, szeroko dostępne materiały, łatwiejsza wycena | Dużo zależy od starannej hydroizolacji i prawidłowego połączenia warstw |

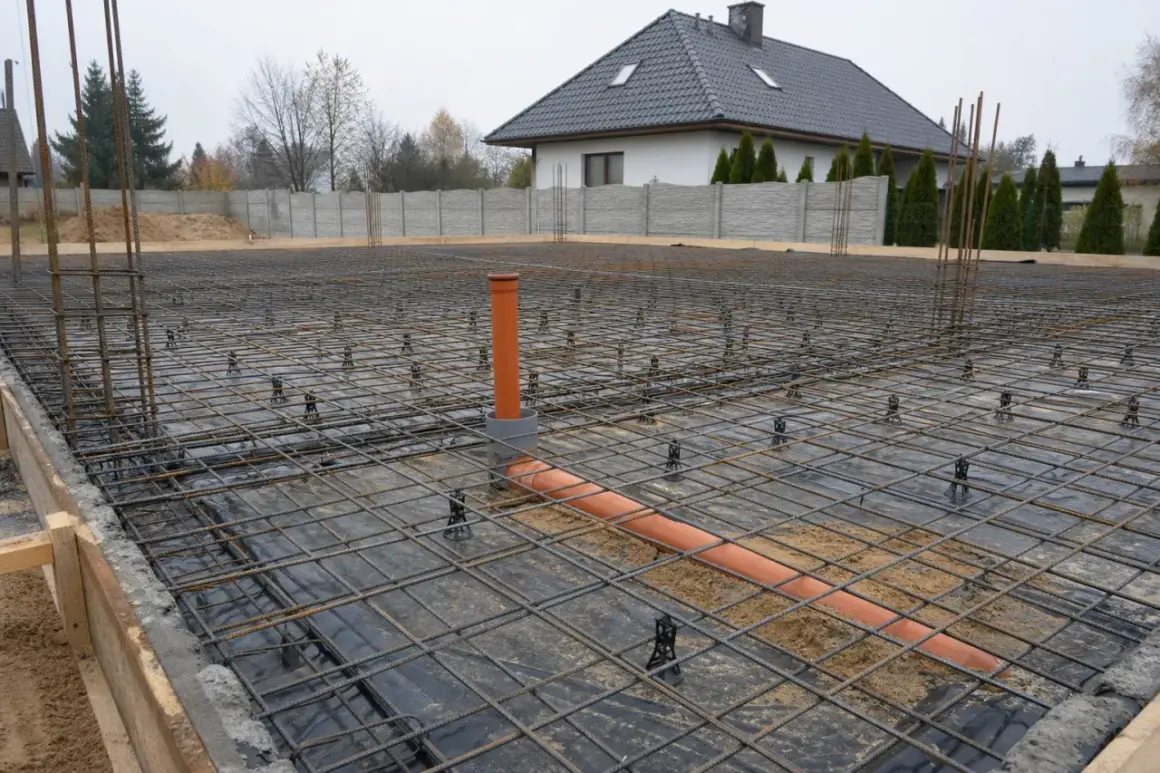

| Płyta fundamentowa | Na słabszych gruntach, przy wyższej wodzie gruntowej albo gdy liczy się szybka realizacja | Żelbet, izolacja termiczna z EPS lub XPS, uszczelnienia przeciwwodne, elementy brzegowe | Dobra kontrola osiadań, mniej mostków cieplnych, często lepsza szczelność | Wymaga bardzo dobrego projektu i dokładnego wykonania detalu |
| Podpiwniczenie | Na działkach ze spadkiem, przy potrzebie dodatkowej powierzchni technicznej lub użytkowej | Ściany żelbetowe, izolacja przeciwwodna, drenaż, ocieplenie, płyta denna | Dodatkowa przestrzeń, możliwość lepszego ułożenia instalacji | Najdroższy i najbardziej wymagający wariant pod kątem hydroizolacji |

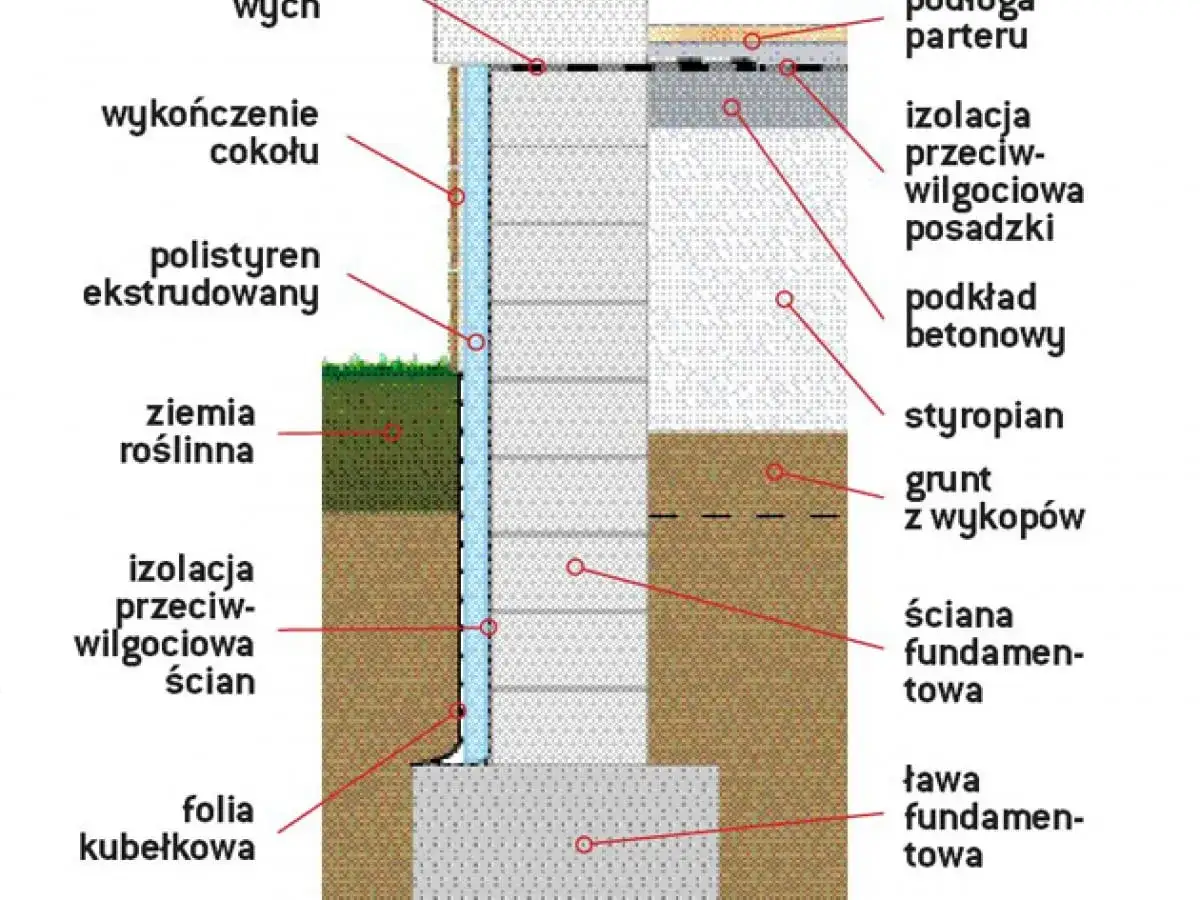

W praktyce o jakości strefy przy gruncie decydują nie tylko same materiały, ale też ich ciągłość. Jeśli izolacja pionowa nie łączy się z poziomą, a ocieplenie cokołu nie przykrywa newralgicznych miejsc przy progu, to nawet dobry beton nie uratuje całego detalu. Ja zwracam szczególną uwagę na styk fundamentu z podłogą, bo właśnie tam najczęściej powstają mostki cieplne i miejsca zawilgocenia. I to prowadzi do następnego pytania: gdzie wykonawcy najczęściej się mylą.
Najczęstsze błędy przy ustawianiu wysokości przy gruncie
Tu nie chodzi wyłącznie o estetykę. Zły poziom wejścia albo źle rozplanowany cokół szybko przekłada się na wilgoć, błoto przy elewacji, kłopot z opaską wokół domu i problemy z odprowadzeniem wody. Najczęściej spotykam pięć błędów:
- Zbyt nisko przyjęty próg i posadzka względem terenu, przez co woda opadowa i śnieg z łatwością podchodzą pod ścianę.
- Zbyt mała różnica między gruntem a gotową podłogą, co utrudnia wykonanie skutecznej hydroizolacji i bezpiecznego cokołu.
- Brak spadków od budynku, przez co deszcz zamiast odpływać, zostaje przy elewacji.
- Pominięcie grubości warstw podłogi, izolacji i jastrychu, co kończy się „zjedzeniem” kilku centymetrów wysokości.
- Nieprzemyślany detal tarasu lub schodów, który później wymusza kosztowną przeróbkę wejścia.
W domach jednorodzinnych bardzo często przyjmuje się wyniesienie parteru nad teren w granicach około 30-60 cm, ale to nie jest sztywna reguła. Na działce z trudnym odwodnieniem, przy wysokiej wodzie gruntowej albo przy mocnym spadku terenu ten zakres może być za mały albo po prostu niepraktyczny. Trzeba też pamiętać, że w Polsce strefa przemarzania gruntu wynosi zwykle mniej więcej od 0,8 do 1,4 m, zależnie od regionu, więc sama wysokość wejścia nie załatwia jeszcze całej sprawy konstrukcyjnej. Gdy to wszystko jest policzone, można dopasować rozwiązanie do działki i warunków wodnych.
Jak dopasować wysokość do działki, wody i wejścia
Na płaskiej działce najłatwiej jest utrzymać sensowną różnicę między gruntem a gotową posadzką, ale nawet tam trzeba przewidzieć miejsce na opaskę, spadek terenu i komfortowe wejście do domu. Jeżeli teren opada, zwykle mam do wyboru dwa kierunki: podnieść parter i zbudować skarpę albo „wpisać” dom w działkę niżej, z większą liczbą schodów i bardziej rozbudowanymi ścianami fundamentowymi.
Przy wysokim poziomie wód gruntowych lub okresowym podmakaniach kluczowa jest nie tylko wysokość, ale też układ odwadniający i szczelność przegrody. Tu płyta fundamentowa często wypada lepiej niż klasyczny układ z głębokimi ścianami fundamentowymi, ale zawsze trzeba to zestawić z projektem i warunkami gruntu. Nie ma sensu upierać się przy jednym schemacie, jeśli działka od początku wymusza inne rozwiązanie.
Ważny jest też garaż, taras i pierwsze stopnie przy wejściu. Jeśli poziom wejścia jest dobrze rozwiązany, ale taras kończy się za wysoko albo za nisko, użytkowanie domu zaczyna być uciążliwe już od pierwszego sezonu. Dlatego patrzę na cały obrys parteru jako na jeden system, a nie na osobne elementy. Dopiero wtedy warto przejść do krótkiej listy kontrolnej przed betonowaniem i zasypaniem strefy przy gruncie.
Co sprawdzić przed wylaniem i odbiorem stanu zero
Zanim zamkniesz ten etap, sprawdź kilka rzeczy jednocześnie. To właśnie wtedy najłatwiej wychwycić błąd bez demolowania tego, co już zostało wykonane.
- Czy rzędna 0,00 zgadza się z projektem i z tyczeniem geodezyjnym.
- Czy grubość warstw podłogi została uwzględniona od samego początku.
- Czy izolacja przeciwwilgociowa i cieplna tworzą ciągły układ bez przerw przy krawędziach.
- Czy próg drzwi wejściowych, drzwi tarasowych i wyjścia do garażu mają odpowiedni zapas wysokości.
- Czy spadki terenu prowadzą wodę od budynku, a nie do ściany.
- Czy przewidziano miejsce na cokolik, opaskę i wykończenie cokołu bez mostka cieplnego.
- Czy przepusty instalacyjne, kanalizacja i ewentualne odwodnienie są rozplanowane przed zalaniem warstw.
Jeżeli miałbym wskazać jedną praktyczną zasadę, powiedziałbym tak: przy tym etapie bardziej opłaca się podwójnie sprawdzić wysokości niż później szukać oszczędności na poprawkach. Dobrze ustawiony poziom odniesienia porządkuje całą budowę, ułatwia pracę ekipom i zmniejsza ryzyko wilgoci przy elewacji. To jeden z tych fragmentów inwestycji, gdzie dokładność na początku naprawdę zwraca się w użytkowaniu domu przez lata.
