Projekt budowlany to w praktyce komplet opracowań, które pokazują nie tylko sam budynek, ale też jego miejsce na działce, sposób użytkowania i rozwiązania techniczne. W praktyce odpowiedź na pytanie, co zawiera projekt budowlany, sprowadza się do trzech powiązanych części, a każda odpowiada na inne pytanie inwestora, projektanta i urzędu. Poniżej rozkładam to na prosty język, bez zbędnego prawniczego szumu.
Projekt budowlany dzieli się dziś na trzy części, a każda ma inną rolę
- Dokument ma trzy filary: projekt zagospodarowania działki, projekt architektoniczno-budowlany i projekt techniczny.
- Do pozwolenia na budowę trafiają tylko dwie pierwsze części, a projekt techniczny pozostaje osobno.
- PZT pokazuje działkę: granice, usytuowanie obiektów, komunikację, media, zieleń i ochronę przeciwpożarową.
- PAB opisuje budynek: funkcję, bryłę, parametry, dostępność, wpływ na otoczenie i wymagania ppoż.
- PT rozwija konstrukcję i instalacje do poziomu wykonawczego, z obliczeniami i detalami potrzebnymi na budowie.
- Najczęściej opóźniają sprawę niespójności między opisem, rysunkami i załącznikami, a nie sam brak jednego rysunku.
Jak dziś dzieli się projekt budowlany
Ja patrzę na ten dokument jak na trzy warstwy szczegółowości. Najpierw trzeba pokazać działkę i otoczenie, potem sam budynek i jego cechy użytkowe, a na końcu rozwiązania wykonawcze, z których korzysta ekipa na budowie.
| Część | Co pokazuje | Po co jest | Czy trafia do urzędu |
|---|---|---|---|
| PZT | Działkę, usytuowanie obiektów, komunikację, media, zieleń, ppoż. | Sprawdza zgodność inwestycji z terenem i przepisami | Tak |
| PAB | Funkcję, bryłę, parametry, dostępność, środowisko, ppoż. | Opisuje sam obiekt i jego zgodność z ustaleniami planistycznymi | Tak |
| PT | Konstrukcję, instalacje, obliczenia, rozwiązania materiałowe i detale | Jest bazą do realizacji robót | Nie jako załącznik do wniosku |
Najważniejsza praktyczna różnica jest taka, że urząd zatwierdza PZT i PAB, ale nie wchodzi w merytoryczną ocenę projektu technicznego. Forma może być papierowa albo elektroniczna, jednak układ treści pozostaje ten sam. To dlatego przy kompletowaniu dokumentów inwestor najpierw pilnuje części do pozwolenia, a dopiero potem dopina projekt wykonawczy. Kiedy ten podział jest jasny, łatwiej zrozumieć, czego szukać w każdej z części.
Skoro wiemy już, jak dokument jest rozbity, najpierw warto przyjrzeć się temu, co widać na działce, bo właśnie tam najczęściej wychodzą pierwsze ograniczenia.
Co zawiera projekt zagospodarowania działki lub terenu
To część, którą ja traktuję jak mapę operacyjną inwestycji. Pokazuje nie tylko, gdzie stanie budynek, ale też jak będzie działał dojazd, gdzie poprowadzisz media, co trzeba wyciąć, a co zachować. W praktyce właśnie tu najczęściej widać, czy pomysł da się bezpiecznie i legalnie zmieścić na konkretnej działce.
- Aktualna mapa do celów projektowych z naniesionymi granicami działki i orientacją względem stron świata.
- Usytuowanie istniejących i projektowanych obiektów, wejść, wjazdów, rzędnych terenu i wymaganych odległości od granic.
- Układ komunikacyjny, czyli drogi wewnętrzne, parkingi, place, chodniki i dojścia do budynków.
- Dostęp do drogi publicznej oraz sposób włączenia inwestycji w istniejącą komunikację.
- Sieci i przyłącza, na przykład wodociągowe, kanalizacyjne, energetyczne, gazowe i telekomunikacyjne, a także sposób odprowadzania wód opadowych.
- Ukształtowanie terenu i zieleń, w tym wycinka, nasadzenia i zmiany poziomu gruntu.
- Warunki przeciwpożarowe, zwłaszcza drogi pożarowe i dostęp do wody do celów gaśniczych.
- Informacja o obszarze oddziaływania obiektu oraz o ograniczeniach wynikających z miejscowego planu zagospodarowania przestrzennego, decyzji o warunkach zabudowy, ochrony konserwatorskiej albo terenu górniczego.
Gdy na działce jest dużo sieci lub przyłączy, projektant często rozbija dane na dodatkowe rysunki koordynacyjne. To normalne i zwykle lepsze niż jeden przeładowany plan, bo czytelność ma tu realne znaczenie przy sprawdzaniu odległości i kolizji. Jeśli inwestycja jest etapowana, ten sam projekt pokazuje też kolejność realizacji poszczególnych części, żeby dało się z nich korzystać bez czekania na ukończenie całości. Z mojej praktyki wynika, że ta sekcja często decyduje o tym, czy projekt przejdzie bez poprawek, bo tu urzędnik widzi zgodność z działką, a nie samą wizję architekta. W następnym kroku trzeba już odpowiedzieć na pytanie, jak opisany jest sam budynek.
Co pokazuje projekt architektoniczno-budowlany
Ta część odpowiada na pytanie: jaki obiekt powstaje, jak wygląda i jak ma działać. Jeśli PZT jest mapą działki, to PAB jest opisem samego budynku w ujęciu funkcjonalnym, formalnym i architektonicznym.
Nie każdy projekt ma identyczny zakres, bo przepisy uzależniają go od rodzaju obiektu i stopnia skomplikowania, ale katalog zagadnień pozostaje podobny. W części opisowej znajdziesz między innymi rodzaj i kategorię obiektu, planowany sposób użytkowania, program funkcjonalny, bryłę oraz wygląd zewnętrzny. Do tego dochodzą charakterystyczne parametry, takie jak kubatura, wysokość, długość, szerokość, liczba kondygnacji i zestawienie powierzchni. Przy powierzchni użytkowej trzeba uważać na wysokość pomieszczeń: części poniżej 1,40 m nie wchodzą do obliczeń, zakres 1,40-2,20 m liczy się w 50%, a od 2,20 m wzwyż w 100%.W praktyce ta sekcja obejmuje też wiele tematów, które początkujący inwestorzy pomijają, a które potem wracają jako poprawki:
- dostosowanie do miejscowego planu albo warunków zabudowy, w tym do ewentualnych uzgodnień i pozwoleń szczególnych;
- informacje o dostępności dla osób z niepełnosprawnościami, zwłaszcza w budynkach użyteczności publicznej i wielorodzinnych;
- analiza wpływu na środowisko i otoczenie, czyli woda, ścieki, odpady, hałas, drgania, promieniowanie i wpływ na grunt oraz zieleń;
- analiza energetyczna dla budynków, w tym rozważenie systemów alternatywnych, OZE, kogeneracji czy pomp ciepła;
- warunki ochrony przeciwpożarowej oraz ewentualne odstępstwa, jeśli zostały formalnie udzielone;
- informacje o zasadniczych instalacjach i wyposażeniu budowlano-instalacyjnym, które pozwalają korzystać z obiektu zgodnie z przeznaczeniem.

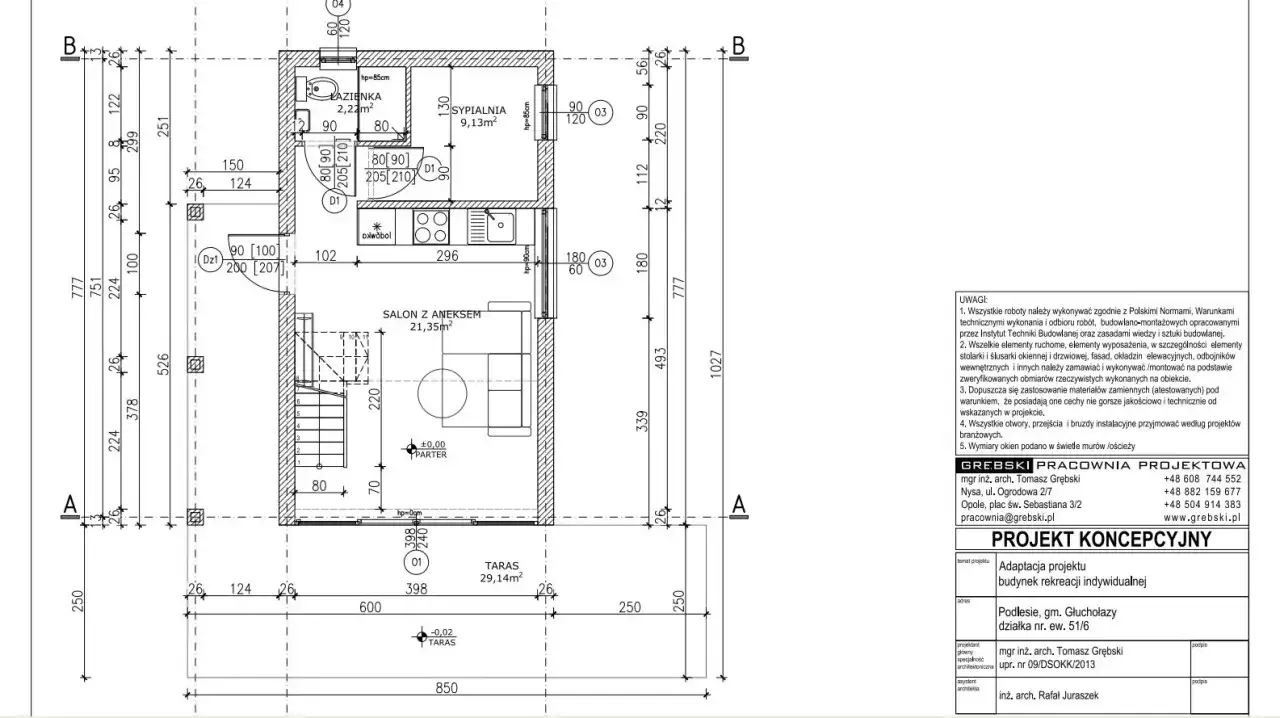

Część rysunkowa rozwija to wszystko na planach. Dla budynków obejmuje rzuty charakterystycznych poziomów, przekroje i elewacje, a dla innych obiektów odpowiednie widoki i przekroje potrzebne do zrozumienia formy. Po tej sekcji łatwo już przejść do projektu technicznego, bo to on zamienia ogólną koncepcję w zestaw rozwiązań wykonawczych.
Co obejmuje projekt techniczny i dlaczego nie trafia do wniosku
Projekt techniczny jest najbardziej „budowlanym” fragmentem całego kompletu. Nie służy już do pokazania ogólnej idei, tylko do opisania, jak dokładnie obiekt ma zostać wykonany: z czego, w jaki sposób, na jakich obciążeniach i z jakimi instalacjami. To właśnie tu wchodzą rozwiązania konstrukcyjne, obliczenia i detale, których nie da się sensownie upchnąć w części do pozwolenia.
W tej części pojawiają się między innymi:
- schematy i rozwiązania konstrukcyjne, założenia do obliczeń, obciążenia i podstawowe wyniki obliczeń;
- ekspertyzy i dokumenty geotechniczne, gdy grunt, posadowienie albo przebudowa tego wymagają;
- rozwiązania materiałowe przegród oraz elementów nośnych i osłonowych;
- instalacje i urządzenia: grzewcze, chłodnicze, wentylacyjne, wodno-kanalizacyjne, gazowe, elektroenergetyczne, telekomunikacyjne, piorunochronne i przeciwpożarowe;
- powiązanie instalacji z sieciami zewnętrznymi, wraz z punktami pomiarowymi i podstawą doboru urządzeń;
- rozwiązania technologiczne dla obiektów usługowych i produkcyjnych;
- charakterystyka energetyczna budynku oraz rysunki pokazujące konstrukcję, instalacje i kluczowe przekroje.
Jest tu jeszcze jedna rzecz, o której warto pamiętać: projekt techniczny nie jest załącznikiem do wniosku o pozwolenie na budowę. Urząd go nie zatwierdza, ale dokument nadal musi być spójny z PZT i PAB, bo później na jego podstawie prowadzi się budowę i rozlicza zgodność wykonania. Dla inwestora to ważne, bo błędy przeniesione z części formalnej do technicznej potrafią wrócić już na etapie realizacji, a wtedy poprawki kosztują dużo więcej. Skoro wiemy już, co powinno się znaleźć w każdym elemencie, zostaje najpraktyczniejszy etap: szybki przegląd przed złożeniem dokumentów.
Na co sprawdzam dokumentację przed złożeniem wniosku
Jeżeli miałbym wskazać jeden nawyk, który oszczędza najwięcej czasu, powiedziałbym: porównaj wszystkie trzy części obok siebie, zanim dokument trafi do urzędu. Najwięcej problemów nie bierze się z braku jednego opisu, tylko z drobnych rozjazdów między rysunkiem, tabelą a załącznikiem.
- Czy liczby są spójne w całym projekcie: powierzchnie, rzędne, liczba kondygnacji, odległości od granic i parametry sieci.
- Czy PZT zgadza się z PAB w zakresie usytuowania, dostępu do drogi, parkingów, zieleni i obszaru oddziaływania.
- Czy projekt techniczny rozwija to samo rozwiązanie, a nie wprowadza po drodze innej konstrukcji, instalacji albo układu funkcjonalnego.
- Czy załączono wymagane opinie i uzgodnienia, zwłaszcza przy drogach, ochronie przeciwpożarowej, ochronie konserwatorskiej albo skomplikowanych warunkach gruntowych.
- Czy rysunki są czytelne, mają logiczną numerację, legendę i oznaczenia, które da się bez wahania odczytać.
- Czy projektant i sprawdzający podpisali części, w których jest to wymagane, a daty i numery uprawnień są kompletne.
- Czy opis uwzględnia realne ograniczenia działki, a nie tylko optymistyczny wariant, który dobrze wygląda na wizualizacji.
Najczęstszy błąd, który widzę, to traktowanie projektu jak zbioru osobnych plików zamiast jednego spójnego systemu. Jeśli jedno opracowanie mówi co innego niż drugie, urząd zwykle nie zgaduje intencji projektanta, tylko wzywa do uzupełnienia albo poprawy. Dlatego przed złożeniem dokumentów robię prostą rzecz: sprawdzam, czy działka, budynek i rozwiązania techniczne opowiadają dokładnie tę samą historię. To zwykle wystarcza, żeby uniknąć większości niepotrzebnych przestojów i wejść w procedurę z kompletem naprawdę przygotowanym do oceny.
