Dobrze zaplanowany układ instalacji sanitarnych decyduje o tym, czy dom będzie wygodny, bezpieczny i łatwy w serwisie po latach. Schemat instalacji sanitarnej w domu jednorodzinnym warto czytać jak plan całego budynku, a nie tylko jak techniczny rysunek w tle projektu. Z mojego doświadczenia najwięcej problemów bierze się nie z samych materiałów, ale z błędnego prowadzenia tras, zbyt długich podejść i słabego skoordynowania wody, kanalizacji oraz gazu.
Najważniejsze zasady, które porządkują cały układ
- Woda zaczyna się za wodomierzem albo zestawem zasilania ze studni i powinna mieć czytelne odcięcie.
- Kanalizacja grawitacyjna potrzebuje spadku co najmniej 2%, syfonów i dostępu serwisowego.
- Gaz prowadzi się możliwie krótko, bez przejść przez pomieszczenia mieszkalne i z łatwym dostępem do armatury.
- W domu jednorodzinnym ciepła woda nie wymaga obowiązkowej cyrkulacji, ale bywa sensowna przy długich trasach.
- Najwięcej oszczędza nie tańsza rura, tylko zwarta strefa mokra i dobrze ustawione piony.
Co pokazuje taki schemat i jak go czytać
Na rzucie szukam zawsze trzech warstw: zasilania, odprowadzenia i bezpieczeństwa. Woda ma doprowadzić medium do punktów czerpalnych, kanalizacja ma je bezproblemowo odebrać, a gaz ma zasilać odbiorniki bez zbędnych skrzyżowań z innymi instalacjami. Pion, czyli przewód prowadzony pionowo, i rewizja, czyli punkt dostępu do wnętrza rury, powinny być widoczne od razu, bo bez nich schemat jest tylko ładnym szkicem.
| Instalacja | Skąd dokąd | Co powinno znaleźć się na rysunku | Typowy błąd |
|---|---|---|---|
| Woda | Przyłącze lub studnia do punktów poboru | Zawór główny, filtr, wodomierz, rozdział na zimną i ciepłą wodę, odcięcia | Zbyt długa trasa do punktów i brak dostępu do armatury |
| Kanalizacja | Syfon przyboru do pierwszej studzienki lub wyjścia z budynku | Podejścia, piony, poziomy, rewizje, wywiewka | Brak spadków, ostre łuki i brak odpowietrzenia |
| Gaz | Szafka gazowa lub licznik do odbiornika | Zawory odcinające, trasa przewodu, miejsce urządzenia, dostęp serwisowy | Prowadzenie przez pomieszczenia mieszkalne i chaotyczny przebieg rur |
Jeśli na schemacie nie widać zaworów odcinających, rewizji i pionów, to nie jest to pełny plan roboczy, tylko orientacyjny zarys. Im szybciej to wychwycę, tym mniej niespodzianek pojawia się na etapie bruzd, podłóg i zabudów, a dalej przechodzę już do wody jako pierwszego z tych trzech systemów.
Jak prowadzić wodę, żeby dom był wygodny i prosty w serwisie
Woda użytkowa działa najlepiej wtedy, gdy trasa jest krótka i logiczna. Ja zwykle zaczynam od pytania, czy dom ma jedną strefę łazienkową, czy kilka oddalonych od siebie punktów poboru, bo to od razu podpowiada, czy lepszy będzie układ trójnikowy, czy rozdzielaczowy.
| Układ | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Trójnikowy | Mniejszy dom, niewiele punktów poboru, krótkie trasy | Taniej, prościej, mniej elementów | Trudniej odcinać pojedyncze gałęzie i gorzej sprawdza się przy rozbudowie |
| Rozdzielaczowy | Więcej łazienek, dłuższe trasy, większa kontrola nad obiegiem | Łatwiejszy serwis, lepsza kontrola przepływu, wygodniejsze odcięcie | Więcej materiału i większe wymagania przestrzenne |
W domach jednorodzinnych ciepła woda nie musi mieć stałego obiegu jak w większych budynkach. Przepisy wymagają, aby w punktach czerpalnych dało się uzyskać wodę o temperaturze 55-60°C, ale nie narzucają obowiązkowej cyrkulacji dla domu jednorodzinnego. Cyrkulację dokładam wtedy, gdy najdalsza łazienka jest wyraźnie oddalona od źródła ciepła i inwestor nie chce marnować czasu na czekanie na ciepłą wodę.
- Zawór główny i filtr ustawiam w miejscu łatwym do kontroli.
- Gdy dom ma studnię, schemat zaczyna się od hydroforu i filtracji.
- Ciepłą wodę prowadzę z izolacją, zwłaszcza w strefach nieogrzewanych.
- Oddzielam punkty ogrodowe i techniczne od głównych łazienek, jeśli to upraszcza serwis.
To właśnie na wodzie najłatwiej zobaczyć różnicę między projektem wygodnym a projektem tylko „działającym”. Następny krok to kanalizacja, bo tu najszybciej wychodzą błędy ukryte pod posadzką.

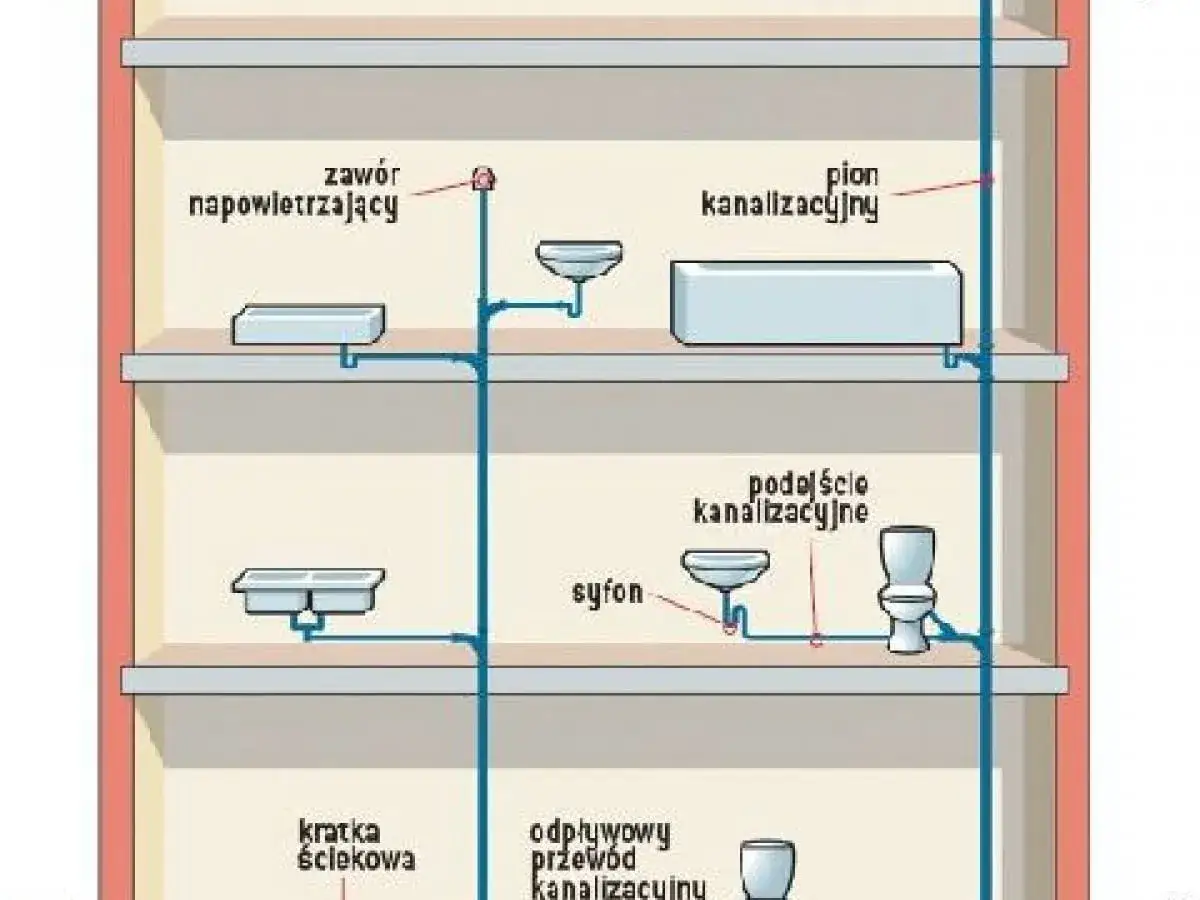

Kanalizacja działa poprawnie tylko wtedy, gdy ma spadek, średnice i odpowietrzenie
W kanalizacji grawitacyjnej nic nie dzieje się przypadkiem. Spadek co najmniej 2% pozwala ściekom płynąć samoczynnie, ale zbyt duży spadek też szkodzi, bo woda ucieka szybciej niż zanieczyszczenia i instalacja zaczyna się zamulać. Na długich podejściach robię rewizję, czyli punkt dostępu do wnętrza rury, bo bez niego nawet drobna niedrożność potrafi zamienić się w kłopotliwą awarię.
W praktyce warto pilnować kilku zasad:
- podejścia układam ze spadkiem 2-15%, najczęściej około 2-3%;
- zmiany kierunku prowadzę łagodnie, a do pionu włączam przewody pod kątem nie większym niż 45°;
- każdy przybór ma własny syfon, bo to on zatrzymuje zapachy z kanalizacji;
- pion kończę wywiewką, czyli zakończeniem wyprowadzonym ponad dach, żeby instalacja miała poprawne odpowietrzenie;
- umywalki, prysznic, WC i zlew planuję tak, by nie mnożyć niepotrzebnie długich odcinków poziomych.
Najwięcej sensu ma układ, w którym łazienka, kuchnia i pralnia są blisko siebie albo ustawione jedna nad drugą. Wtedy kanalizacja jest krótsza, cichsza i po prostu łatwiejsza do zbudowania, a to prowadzi już prosto do tematu gazu, który wymaga jeszcze większej dyscypliny.
Gaz w domu jednorodzinnym wymaga krótszej trasy i większej dyscypliny
W instalacji gazowej jestem dużo mniej tolerancyjny dla przypadkowych rozwiązań niż przy wodzie. Przewody powinny iść możliwie najkrótszą trasą, z dobrym dostępem do zaworów i bez prowadzenia przez pomieszczenia mieszkalne. To nie jest miejsce na improwizację, bo tu każdy dodatkowy detal ma znaczenie dla bezpieczeństwa i późniejszego odbioru.
Najpraktyczniej sprawdza się układ, w którym szafka gazowa na zewnątrz, licznik i główny zawór są ustawione czytelnie, a dalej instalacja trafia do kotłowni albo do kuchni z płytą gazową. Gdy kocioł stoi przy ścianie zewnętrznej, łatwiej też rozwiązać kwestie wentylacji, przewodu spalinowego i serwisu. Po montażu i przed uruchomieniem obowiązkowa jest próba szczelności, bo bez niej cały układ pozostaje tylko potencjalnie poprawny na papierze.
- Gaz rozdzielam tak, aby każdy odbiornik miał logiczny i dostępny punkt odcięcia.
- Nie prowadzę rur przez pokoje, jeśli da się tego uniknąć.
- Unikam zbędnych połączeń schowanych w miejscach, do których nie ma dostępu serwisowego.
- Łączę gaz z resztą projektu dopiero wtedy, gdy wiem, gdzie idą wentylacja, komin i zabudowy techniczne.
Po takim uporządkowaniu łatwiej zobaczyć, jak cały dom powinien być rozrysowany jako spójny układ, a nie zbiór przypadkowych odcinków rur.
Jak wygląda sensowny układ na rzucie domu
Na dobrze przygotowanym rzucie zwykle widać jeden wspólny trzon instalacyjny. Ja szukam przede wszystkim strefy mokrej, czyli miejsca, gdzie skupiają się łazienka, kuchnia, pralnia i pomieszczenie techniczne, bo to właśnie tam da się ograniczyć długość wszystkich tras.
Przykład, który zwykle działa najlepiej, jest prosty: parter ma kuchnię, WC i pralnię przy jednej ścianie technicznej, a nad nimi lub obok znajduje się łazienka na piętrze. Kotłownia stoi przy ścianie zewnętrznej, a przewody gazowe i wodne mają krótką drogę do urządzeń. Dzięki temu ogranicza się liczbę przejść przez stropy i zmniejsza ryzyko kolizji z belkami, izolacją czy ogrzewaniem podłogowym.
| Układ domu | Co warto zestawić blisko siebie | Dlaczego to działa |
|---|---|---|
| Dom parterowy z jedną łazienką | Łazienka, kuchnia, pralnia i techniczne | Krótsze podejścia i mniej przejść przez posadzkę |
| Dom z poddaszem użytkowym | Łazienki jedna nad drugą | Prostszy pion i mniej kolizji z innymi instalacjami |
| Dom z ogrzewaniem gazowym | Kotłownia przy ścianie zewnętrznej i strefie serwisowej | Łatwiejszy montaż, krótszy przewód i prostsza obsługa |
Jeśli mam wskazać jedną regułę, która naprawdę obniża liczbę problemów, to jest nią zestawienie pomieszczeń mokrych w jednej strefie. Rozrzucone łazienki i kuchnia po przeciwnych stronach domu niemal zawsze oznaczają więcej rur, więcej bruzd i wyższy koszt, a zysk użytkowy zwykle nie rekompensuje tej komplikacji.
Taki układ staje się jeszcze ważniejszy, gdy projekt obejmuje późniejszą rozbudowę. Wtedy od razu przewiduję dodatkowy punkt wody, drugi pion albo rezerwę pod kolejną łazienkę, bo poprawki po tynkach są po prostu drogie.
Najczęstsze błędy, które wychodzą dopiero po wykończeniu
Najgorsze błędy w instalacjach sanitarnych nie wyglądają źle na pierwszy rzut oka. Wychodzą dopiero wtedy, gdy ktoś czeka na ciepłą wodę, słyszy bulgotanie w rurach albo musi kuć świeżo położoną podłogę.
- Zbyt długie podejścia kanalizacyjne bez rewizji. Potem czyszczenie jest uciążliwe, a zapchanie potrafi zatrzymać cały pion.
- Za mały albo za duży spadek kanalizacji. Pierwszy powoduje zaleganie osadów, drugi potrafi wysysać wodę z syfonów.
- Brak izolacji przewodów ciepłej wody. Efekt to straty energii i dłuższe oczekiwanie na komfortową temperaturę.
- Rozdzielenie łazienki, kuchni i kotłowni bez potrzeby. Każdy dodatkowy metr zwiększa koszt i ryzyko kolizji.
- Prowadzenie gazu przez miejsca mieszkalne. To komplikuje odbiór i zwykle wymusza zmianę projektu.
- Brak koordynacji z elektryką i ogrzewaniem podłogowym. Instalacje zaczynają sobie przeszkadzać już na etapie stanu surowego.
- Brak dostępu do zaworów i punktów serwisowych. Po zabudowie oszczędność staje się tylko pozorna.
Każdy z tych błędów można wyeliminować na papierze, ale po zakryciu rur robi się z tego kosztowna robota naprawcza. Dlatego przed zamknięciem bruzd zawsze przechodzę do ostatniego etapu kontroli, czyli kosztów i odbioru.
Ile to kosztuje i co sprawdzić przed odbiorem
Według Muratora typowy koszt instalacji wodno-kanalizacyjnej w domu jednorodzinnym w 2026 r. wynosi zwykle 15 000-25 000 zł, a pojedynczy punkt wodno-kanalizacyjny z materiałem to orientacyjnie 700-850 zł, w dużych miastach nawet do 950 zł. MG Projekt podaje z kolei, że przy instalacji gazowej trzeba liczyć około 100-170 zł/mb za materiały i robociznę, a osobno dochodzą projekt, szafka gazowa i opłaty przyłączeniowe.
| Element | Orientacyjny koszt | Kiedy rośnie |
|---|---|---|
| Instalacja wodno-kanalizacyjna | 15 000-25 000 zł | Więcej łazienek, długie trasy, materiały premium |
| Punkt wodno-kanalizacyjny | 700-850 zł | Duże miasta, skomplikowany montaż, dodatkowe zabudowy |
| Projekt instalacji gazowej | 1000-2000 zł | Nietypowy układ domu, dodatkowe uzgodnienia |
| Szafka gazowa z montażem | 300-800 zł | Trudny dostęp, dłuższe przyłącze |
| Przyłącze gazowe do 15 m | 1700-2500 zł | Każdy dodatkowy metr i prace w pasie drogowym |
| Materiały i robocizna gazowa | 100-170 zł/mb | Długość trasy i rodzaj materiału |
Przed odbiorem sprawdzam jeszcze pięć rzeczy: czy zawory są dostępne, czy kanalizacja ma sensowny spadek, czy syfony i rewizje są w zasięgu, czy gaz nie wchodzi w kolizję z pomieszczeniami mieszkalnymi oraz czy ciepła woda nie ma zbędnie długiej trasy do najdalszego punktu. Jeśli któraś z tych odpowiedzi brzmi „nie wiem”, to znaczy, że schemat wymaga poprawki, a nie tylko ładniejszego rysunku.
Najlepszy efekt daje wspólne przejrzenie rzutu z projektantem i instalatorem, zanim dom zamknie posadzki i ściany. Wtedy instalacja sanitarna nie jest zbiorem kompromisów, tylko logicznym układem, który da się użytkować i serwisować bez nerwów.
