Dobór rur do rozprowadzenia ciepła z kominka decyduje o tym, czy instalacja będzie działać sprawnie, cicho i bez niepotrzebnych strat. W praktyce liczą się trzy rzeczy: materiał przewodów, ich średnica oraz izolacja, bo to one przesądzają o przepływie powietrza i komforcie w domu. Poniżej rozkładam temat na konkretne decyzje, tak żeby łatwiej było wybrać sensowne rozwiązanie do nowego domu albo modernizacji istniejącej instalacji.
Najważniejsze decyzje przy wyborze rur do DGP
- Najbezpieczniej wybierać przewody niepalne, odporne na temperaturę co najmniej 250°C.
- Stal ocynkowana sprawdza się w stałych, bardziej wymagających trasach, a elastyczne aluminium w krótszych i trudniejszych przejściach.
- Średnica ma ogromne znaczenie: kanały okrągłe zaczynają się od 80 mm, ale w praktyce często spotyka się 100–160 mm.
- Izolacja z wełny mineralnej ogranicza straty ciepła i hałas, szczególnie w nieogrzewanych przestrzeniach.
- Krótkie trasy i mało załamań zwykle dają lepszy efekt niż próba „dociśnięcia” zbyt wielu odgałęzień.
- Grawitacja działa dobrze tylko przy prostym układzie; przy dłuższych odcinkach zwykle lepiej sprawdza się system wymuszony z turbiną.
Jakie rury sprawdzają się w instalacji DGP
Ja w takich instalacjach zaczynam od prostego pytania: czy przewód ma tylko połączyć kominek z najbliższymi pomieszczeniami, czy ma też pokonać dłuższą trasę przez poddasze, strop albo zabudowę? Od odpowiedzi zależy wszystko. W systemach dystrybucji gorącego powietrza najlepiej myśleć nie o „rurze do kominka” w ogóle, tylko o konkretnym typie kanału, który wytrzyma temperaturę, nie zdusi przepływu i da się sensownie zaizolować.
W praktyce najczęściej wybiera się trzy rozwiązania: sztywne kanały stalowe ocynkowane, elastyczne przewody aluminiowe oraz kanały prostokątne lub owalne, gdy trzeba ukryć instalację w ograniczonej przestrzeni. Jak podaje DARCO, kanały przeznaczone do transportu gorącego powietrza powinny być izolowane wełną mineralną albo specjalnymi rękawami izolującymi. To dobry punkt odniesienia, bo sama blacha czy samo aluminium nie wystarczą, jeśli przewód biegnie przez chłodne miejsce.
| Rodzaj przewodu | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Stal ocynkowana, sztywna | Stałe trasy, dłuższe odcinki, miejsca wymagające większej trwałości | Sztywność, dobra odporność i przewidywalny przepływ | Trudniej ją prowadzić przy wielu załamaniach |

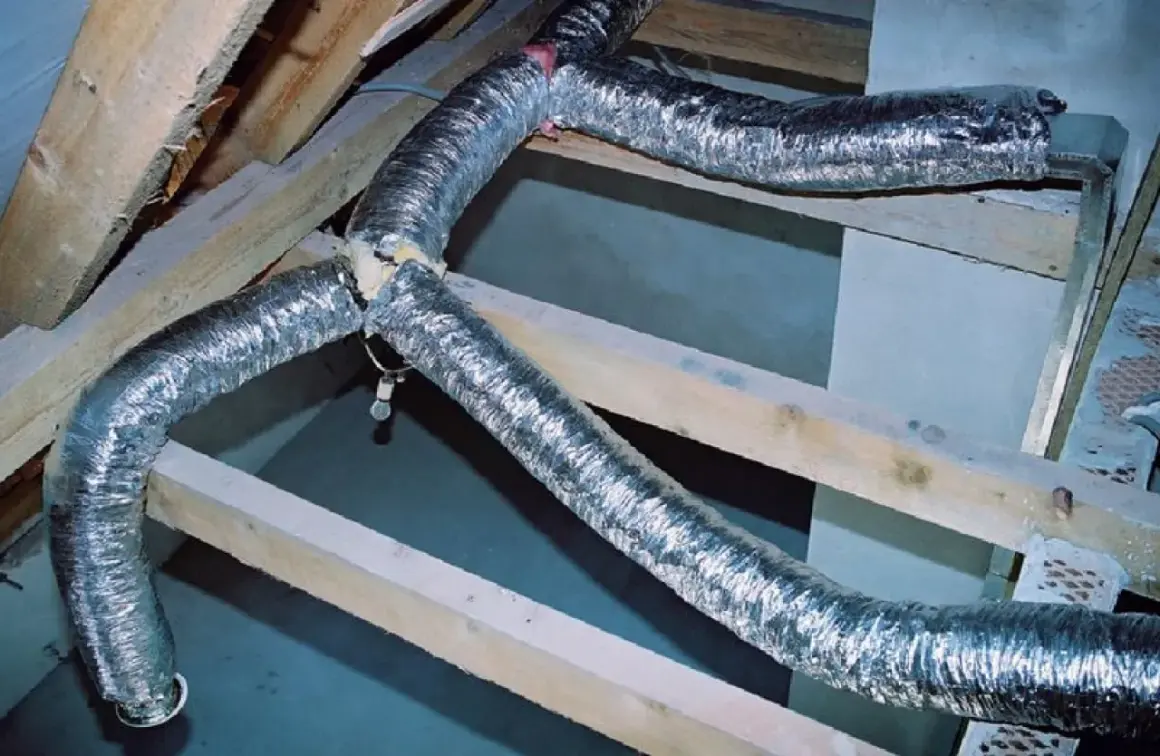

| Aluminium elastyczne, izolowane | Remonty, krótsze przejścia, korygowanie trasy przy montażu | Łatwy montaż i dopasowanie do układu domu | Większe opory niż w prostym kanale sztywnym |
| Kanał prostokątny lub owalny | Gdy trzeba zmieścić instalację w podłodze, stropie albo zabudowie | Lepsze wykorzystanie miejsca | Wymaga starannego połączenia i izolacji |
Jeśli miałbym wskazać najbardziej uniwersalne podejście, postawiłbym na stal ocynkowaną w głównych odcinkach i elastyczne aluminium tylko tam, gdzie naprawdę trzeba ominąć przeszkodę. Takie połączenie jest rozsądne technicznie i zwykle najłatwiejsze do utrzymania w ryzach przez lata. To właśnie w tym miejscu najłatwiej oddzielić instalację dobrze zaprojektowaną od tej, która działa „jakoś”, ale traci energię na każdym zakręcie.
Średnica i długość przewodów decydują o wydajności
Średnica rury ma znaczenie większe, niż wielu inwestorów zakłada na starcie. Kanał za wąski zwiększa opory przepływu, a to przekłada się na słabsze nawiewy, głośniejszą pracę i gorsze dogrzanie dalszych pomieszczeń. W źródłach branżowych najczęściej pojawia się zakres 100–160 mm dla przewodów rozprowadzających, a dla kanałów okrągłych jako absolutne minimum podaje się 80 mm. Przy kanałach prostokątnych spotyka się na przykład przekrój 50 × 150 mm.
W systemie grawitacyjnym warto myśleć o trasach naprawdę krótkich i możliwie prostych. Jeżeli odcinek robi się zbyt długi, naturalny ruch powietrza zaczyna słabnąć. W układzie z turbiną można pozwolić sobie na więcej, ale i tu są granice: od turbiny do najdalszego nawiewnika zwykle nie powinno się przekraczać 8–12 m, a cała instalacja nie powinna rosnąć bez końca. W praktyce dobrze działa zasada, że każdy dodatkowy metr i każde kolano trzeba sobie „odebrać” większym przekrojem albo lepszym projektem.
Jeżeli kanał ma obsługiwać kilka pomieszczeń, lepiej zaplanować równomierne odgałęzienia niż jeden długi, męczący bieg do dalekiego pokoju. Takie podejście daje stabilniejszy przepływ i mniej problemów z nierównym grzaniem. Właśnie dlatego przy projektowaniu zaczynam od trasy, a dopiero później wybieram konkretną średnicę.
Izolacja chroni przed stratą ciepła i hałasem

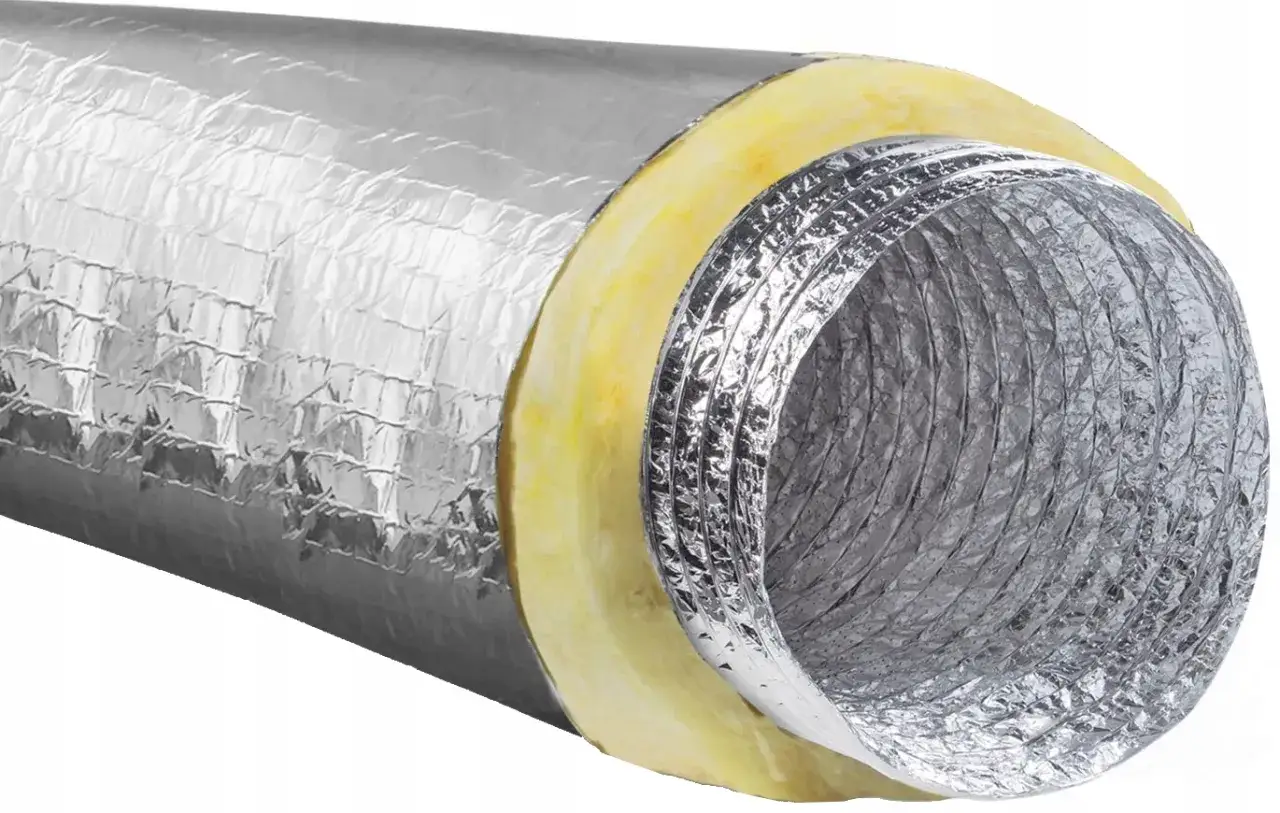

Sam przewód nie wystarczy, jeśli biegnie przez nieogrzewane poddasze, zimną piwnicę albo pustkę pod podłogą. W takich miejscach ciepło ucieka szybciej, niż wielu osobom się wydaje, a instalacja zaczyna grzać nie tam, gdzie trzeba. Dlatego izolacja to nie dodatek, tylko element konstrukcyjny całego układu. Najczęściej stosuje się wełnę mineralną, bo dobrze znosi temperaturę i jednocześnie tłumi hałas oraz drgania.
W praktyce przewody prowadzone w chłodnych przestrzeniach warto owinąć otuliną z wełny albo wybrać gotowe, fabrycznie ocieplone kanały. Dobrze zrobiona izolacja zmniejsza też ryzyko przegrzewania elementów zabudowy. Do połączeń warto używać taśmy aluminiowej, zwłaszcza tam, gdzie liczy się szczelność i trwałość połączenia. Brzmi drobiazgowo, ale w DGP właśnie takie detale robią różnicę między instalacją przewidywalną a taką, która po pierwszym sezonie zaczyna hałasować i tracić wydajność.
Warto też pamiętać o samych miejscach montażu. Elementy narażone na wysoką temperaturę nie powinny być zamknięte szczelnie w zabudowie bez możliwości chłodzenia. To dotyczy szczególnie turbiny, filtrów i odcinków bezpośrednio przy kominku. Tu nie ma miejsca na improwizację, bo nadmierne grzanie potrafi skrócić żywotność całego układu.
Grawitacja czy turbina sprawdza się w innym układzie rur
To jeden z ważniejszych wyborów, bo od niego zależy nie tylko komfort, ale i sam dobór rur. System grawitacyjny wykorzystuje naturalny ruch ciepłego powietrza, więc najlepiej działa tam, gdzie trasy są krótkie, a różnice poziomów sprzyjają przepływowi. Jest prostszy, cichszy i mniej awaryjny, ale ma wyraźne ograniczenia. System wymuszony z turbiną daje dużo większą swobodę w prowadzeniu kanałów, lecz wymaga sensownie dobranej średnicy, izolacji i zasilania elektrycznego.
| Cecha | Grawitacja | Turbina |
|---|---|---|
| Zakres trasy | Krótkie, proste odcinki | Dłuższe i bardziej rozbudowane układy |
| Rodzaj rur | Sztywne kanały stalowe lub aluminiowe, dobrze izolowane | Izolowane przewody elastyczne i kanały o większym przekroju |
| Zalecana średnica | Minimum około 100–120 mm w praktycznym układzie | Często 100–160 mm, zależnie od liczby odgałęzień |
| Plus | Brak prądu, prostsza budowa | Lepszy zasięg i większa elastyczność projektu |
| Minus | Słabo toleruje długie trasy i opory | Więcej elementów, hałas i konieczność serwisu |
W dokumentacji producentów pojawia się też ważny detal: w systemach wymuszonych przewód łączący czopuch z aparatem nawiewnym powinien mieć możliwie największy przekrój i jak najkrótszą długość. To praktyczna zasada, którą sam traktuję jako absolutny punkt startowy przy projektowaniu. Jeśli odcinek ssący turbiny zostanie zrobiony zbyt wąsko albo zbyt długo, cała instalacja zaczyna pracować pod górkę.
W skrócie: grawitacja lubi prostotę, a turbina daje swobodę, ale wymaga dyscypliny w doborze rur. Z tego powodu najpierw ocenia się układ domu, a dopiero potem kupuje konkretne elementy.
Najczęstsze błędy przy doborze rur do kominka
Najwięcej problemów widzę nie przy samym kominku, tylko w instalacji prowadzonej po domu. Błąd nr 1 to zbyt mała średnica kanałów. Inwestor oszczędza kilka centymetrów przekroju, a później dziwi się, że powietrze ledwo dochodzi do końcowych pomieszczeń. Drugi klasyczny problem to zbyt wiele załamań i redukcji. Każde kolano tworzy opór, a w układach DGP opory sumują się szybciej, niż wydaje się na papierze.
- Za mała średnica powoduje spadek przepływu i głośniejszą pracę instalacji.
- Brak izolacji w nieogrzewanych strefach zabiera część energii jeszcze przed nawiewnikiem.
- Zbyt długie odcinki elastyczne zwiększają opory, mimo że montaż wydaje się prostszy.
- Zabudowanie turbiny bez chłodzenia skraca żywotność urządzenia i podnosi temperaturę w miejscu montażu.
- Mieszanie różnych systemów bez projektu kończy się nierównym grzaniem i trudnym serwisem.
- Użycie niewłaściwych materiałów, na przykład elementów nieprzeznaczonych do pracy w wysokiej temperaturze, to po prostu ryzyko pożarowe.
Warto też odróżnić kanały do DGP od rur spalinowych. To nie są te same elementy i nie powinny być stosowane zamiennie. W dystrybucji gorącego powietrza liczy się nie tylko odporność temperaturowa, ale też niski opór przepływu, szczelność i możliwość bezpiecznego rozprowadzenia ogrzanego powietrza po domu.
Jak zaplanować instalację, żeby działała po pierwszym sezonie
Jeśli miałbym zamknąć temat w kilku praktycznych krokach, zacząłbym od oceny trasy. Im mniej zakrętów i im krótsza droga od kominka do nawiewników, tym lepiej. Potem dobiera się średnicę, a dopiero na końcu rodzaj osprzętu i sposób izolacji. W domu parterowym albo z prostym układem kanałów często wystarczy klasyczna instalacja z dobrze dobranymi rurami sztywnymi. W bardziej rozbudowanym domu rozsądniej od razu założyć system wymuszony z turbiną.
- Wyznacz najkrótszą możliwą trasę do pokoi, które mają być dogrzewane.
- Dobierz przekrój kanałów tak, by nie dusić przepływu, szczególnie przy kilku odgałęzieniach.
- Przewody prowadzone przez zimne strefy od razu zaizoluj wełną mineralną.
- Ogranicz liczbę kolan, redukcji i przypadkowych zwężeń.
- Sprawdź, czy turbina, filtr i elementy przy kominku mają zapewnione chłodzenie i dostęp do serwisu.
W praktyce najlepiej działa zasada, że lepiej przewymiarować dobrze dobrany kanał niż później ratować zbyt wąską instalację mocniejszą turbiną. To jeden z tych przypadków, w których rozsądny projekt zwraca się nie tylko sprawnością, ale też ciszą i trwałością całego układu.
Najbezpieczniejszy zestaw do typowego domu
Jeżeli miałbym wskazać rozwiązanie, które najczęściej ma sens w zwykłym domu jednorodzinnym, postawiłbym na sztywne kanały stalowe ocynkowane w głównych odcinkach, elastyczne przewody tylko tam, gdzie są potrzebne do obejścia przeszkód, oraz pełną izolację w nieogrzewanych przestrzeniach. Taki układ jest przewidywalny, łatwiejszy do utrzymania i mniej podatny na przypadkowe błędy montażowe niż instalacja złożona wyłącznie z cienkich, długich flexów.
Przy prostym, krótkim układzie grawitacyjnym wystarczają zwykle większe przekroje i minimalna liczba załamań. Przy domu z dłuższymi trasami, kilkoma pokojami albo poddaszem użytkowym lepiej od razu iść w układ z turbiną, bo daje większą kontrolę nad przepływem. Jeśli mam zostawić jedną praktyczną myśl, to taką: w DGP najwięcej kosztują nie same rury, lecz błędy w ich doborze, dlatego warto myśleć o całej trasie, a nie tylko o jednym odcinku przy kominku.
