Sama budowa zaworu termostatycznego grzejnikowego jest prostsza, niż wygląda, ale to właśnie w niej kryje się różnica między stabilnym ciepłem a ciągłym „kręceniem” grzejnikiem. Poniżej rozkładam ten element na części, pokazuję, jak pracuje głowica i trzpień, kiedy zawór reaguje prawidłowo oraz jakie błędy montażowe najczęściej psują efekt. To temat praktyczny: pomaga zrozumieć, dlaczego jeden grzejnik trzyma komfort, a inny przegrzewa pokój albo zostaje chłodny.
Najkrótsza droga do zrozumienia działania zaworu
- Zawór termostatyczny nie „włącza” i nie „wyłącza” grzejnika, tylko reguluje przepływ wody proporcjonalnie do temperatury w pomieszczeniu.
- Najważniejsze są cztery części: korpus, wkładka z trzpieniem, sprężyna domykająca i głowica z czujnikiem.
- Głowica musi mieć dostęp do powietrza; zasłona, zabudowa lub nagrzana wnęka zafałszowują odczyt.
- W praktyce lepszy efekt daje dobrze dobrana i wyregulowana armatura niż samo „mocniejsze” odkręcanie głowicy.
- Jeśli grzejnik nie reaguje, winny bywa zablokowany trzpień, brak równoważenia instalacji albo zły montaż, a nie sama głowica.

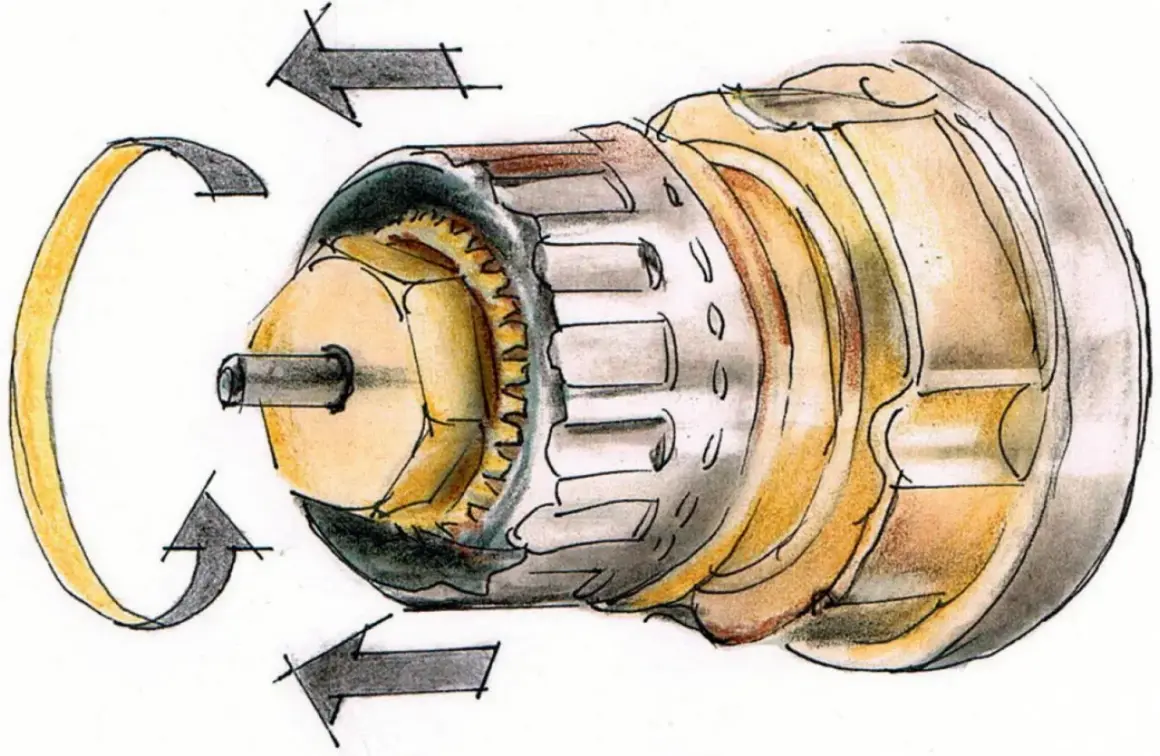

Z czego składa się zawór przy grzejniku
Ja patrzę na ten element jak na mały układ regulacyjny, a nie zwykły zaworek. Budowa zaworu termostatycznego grzejnikowego opiera się na współpracy kilku prostych części, które razem decydują o tym, ile ciepłej wody popłynie do grzejnika.
Korpus zaworu
To część połączona z instalacją i grzejnikiem. W katalogach producentów spotyka się korpusy projektowane na typowe instalacje wodne, często z parametrami sięgającymi 10 bar ciśnienia roboczego i 120°C temperatury medium, ale w praktyce zawsze trzeba sprawdzić konkretny model i układ montażu. Korpus odpowiada za bezpieczne przejście wody i za to, by reszta mechanizmu miała na czym pracować.
Wkładka, grzybek i trzpień
W środku pracuje wkładka zaworowa z elementem zamykającym, najczęściej opisanym jako grzybek lub iglica, oraz trzpień, który przenosi nacisk z głowicy. To właśnie ten zestaw decyduje, czy przepływ jest większy, mniejszy czy praktycznie odcięty. Gdy trzpień się przycina, użytkownik ma wrażenie, że głowica „nie działa”, choć problem leży niżej.
Przeczytaj również: Podłącz podgrzewacz wody do kranu - uniknij 7 błędów!
Głowica termostatyczna i czujnik
Głowica zawiera czujnik temperatury, zwykle oparty na cieczy, wosku albo elemencie mieszkowym. To ona porównuje temperaturę otoczenia z nastawą i wywołuje ruch, który dociska albo odpuszcza trzpień. Danfoss pokazuje w swoich materiałach, że nawet prosta głowica potrafi mieć zakres nastawy od 7 do 28°C i czas reakcji rzędu 10 minut; to dobrze tłumaczy, dlaczego układ działa płynnie, a nie skokowo.
Po takim rozbiorze łatwo zrozumieć, dlaczego reakcja zaworu nie jest natychmiastowa. To prowadzi już prosto do pytania, jak dokładnie przekłada się temperatura w pokoju na ruch samego trzpienia.
Jak zawór reaguje na temperaturę krok po kroku
Mechanika jest tu zaskakująco logiczna. W największym skrócie: gdy w pokoju robi się cieplej, czujnik w głowicy rozszerza się i naciska na trzpień, a zawór stopniowo ogranicza dopływ gorącej wody do grzejnika. Gdy temperatura spada, element pomiarowy kurczy się, sprężyna otwiera zawór szerzej i grzejnik zaczyna oddawać więcej ciepła.
Siemens opisuje ten klasyczny układ bardzo trafnie: mieszek reaguje na temperaturę i przesuwa trzpień, a cały proces odbywa się ciągle, bez prostego trybu „zero-jedynkowego”. To ważne, bo wiele osób oczekuje natychmiastowego odcięcia ciepła, a tymczasem zawór pracuje proporcjonalnie i potrzebuje chwili, żeby układ hydrauliczny oraz sam grzejnik odpowiedziały na zmianę.
- Powietrze przy głowicy nagrzewa się od pomieszczenia, nie od samej wody w instalacji.
- Czujnik rozszerza się lub kurczy i naciska na trzpień.
- Trzpień przymyka albo otwiera wkładkę zaworową.
- Przepływ wody zmienia się, a grzejnik oddaje mniej lub więcej ciepła.
W praktyce najlepiej działa to wtedy, gdy głowica ma swobodny dostęp do powietrza. Jeśli zasłoni ją gruba zasłona, zabudowa meblowa albo nisza grzejnikowa, pomiar robi się mylący i zawór zaczyna reagować nie na pokój, tylko na lokalne przegrzanie przy samym urządzeniu. Z tego powodu dokładność montażu jest równie ważna jak sama konstrukcja.
Skoro wiemy już, jak działa mechanizm, warto zobaczyć, które rozwiązanie jest sensowne w konkretnym domu, bo nie każda głowica i nie każdy czujnik pracują tak samo.
Jakie są rodzaje głowic i wkładek oraz czym się różnią
Najczęściej spotykam trzy praktyczne warianty głowic: mechaniczne z czujnikiem cieczowym, mechaniczne z elementem gazowym albo woskowym oraz wersje elektroniczne. Każda z nich robi podobną rzecz, ale inną drogą i z inną dynamiką reakcji.
| Rodzaj głowicy | Jak pracuje | Co daje w praktyce | Ograniczenie |
|---|---|---|---|
| Mechaniczna z cieczą | Zmiana temperatury porusza elementem pomiarowym i trzpieniem | Stabilna, popularna, dobra do większości mieszkań i domów | Reaguje z pewnym opóźnieniem |
| Mechaniczna z gazem | Gaz szybciej rozszerza się i kurczy | Przyspiesza reakcję na zmiany temperatury | Zwykle jest droższa i bardziej zależy od jakości wykonania |
| Woskowa | Wosk zmienia objętość pod wpływem ciepła | Prosta i trwała konstrukcja | Z reguły wolniejsza niż rozwiązania z cieczą lub gazem |
| Elektroniczna | Czujnik i siłownik sterują zaworem automatycznie | Programowanie, zdalne sterowanie, harmonogramy | Wymaga zasilania i sensownej konfiguracji |
Wkładka zaworowa też ma znaczenie. W modelach z nastawą wstępną można ograniczyć maksymalny przepływ, co pomaga zrównoważyć instalację. To szczególnie ważne w domach, gdzie jeden grzejnik jest blisko źródła ciepła, a inny na końcu obiegu. Bez takiej regulacji najbliższe grzejniki potrafią przejmować za dużo wody, a dalsze zostają niedogrzane.
Jeśli mam doradzić jeden praktyczny wybór, to w modernizowanych instalacjach częściej stawiam na zawór z możliwością nastawy wstępnej niż na najprostszą wersję bez regulacji hydraulicznej. Taki detal nie wygląda efektownie, ale zwykle robi większą różnicę niż marketingowa nazwa głowicy. Z tego miejsca naturalnie przechodzimy do montażu, bo nawet dobry model można łatwo „zepsuć” niewłaściwą instalacją.
Jak zamontować i ustawić zawór, żeby nie oszukiwał odczytu
Najczęstszy błąd to traktowanie głowicy jak ozdobnego pokrętła. Ja zawsze zaczynam od sprawdzenia, czy ma ona dostęp do powietrza z pomieszczenia, czy nie grzeje jej rura zasilająca i czy nie jest zamknięta w zabudowie. Głowica ma mierzyć warunki w pokoju, a nie temperaturę własnego korpusu.
- Montaż na grzejniku powinien zostawiać swobodny przepływ powietrza wokół głowicy.
- Wnęki, osłony i długie zasłony warto omijać albo zastosować czujnik zdalny.
- Przy zaworach z nastawą wstępną ustawienie warto dopasować do wielkości i położenia grzejnika.
- Nie należy zakładać, że pełne odkręcenie rozwiąże problem słabego grzania, jeśli instalacja jest źle zrównoważona.
W nowych instalacjach i przy większej liczbie grzejników dobrze działa podejście „najpierw hydraulika, potem komfort”. Najpierw ustawia się przepływy, później sprawdza zachowanie głowic. Inaczej jeden pokój będzie się przegrzewał, a drugi będzie stale walczył o ciepło. W praktyce to właśnie dlatego regulacja wstępna i poprawny dobór strony montażu są ważniejsze niż samo przekręcanie skali od 1 do 5.
Jeżeli grzejnik stoi pod parapetem, za kotarą albo w zabudowie łazienkowej, rozważam czujnik zdalny. Dzięki kapilarze albo oddzielnemu czujnikowi pomiar nie jest zafałszowany przez lokalne źródło ciepła. To rozwiązanie bywa mniej widowiskowe, ale przy trudnym układzie pomieszczenia po prostu działa lepiej. A gdy instalacja jest już zamontowana, zaczyna się etap, na którym najłatwiej zauważyć typowe problemy.
Najczęstsze problemy, które wyglądają jak awaria zaworu
W praktyce awaria zaworu to nie zawsze awaria zaworu. Często problemem jest zablokowany trzpień, złe ustawienie głowicy albo brak równowagi hydraulicznej w całym układzie. Z mojego doświadczenia najpierw warto odróżnić objaw od przyczyny.
- Grzejnik grzeje cały czas - trzpień może się zacinać, głowica bywa źle osadzona albo czujnik „widzi” za ciepłe powietrze przy samym zaworze.
- Grzejnik nie dogrzewa - możliwy jest zbyt mały przepływ, błędna nastawa wstępna albo zapowietrzenie instalacji.
- Słychać szum lub świst - często oznacza zbyt duże różnice ciśnienia i za mocną pompę w stosunku do instalacji.
- Reakcja jest opóźniona - to może być normalne, ale jeśli opóźnienie jest wyraźne, sprawdzam umiejscowienie głowicy i typ elementu pomiarowego.
Prosty test, który sam uważam za bardzo użyteczny, polega na lekkim sprawdzeniu ruchu trzpienia po zdjęciu głowicy. Jeśli nie pracuje sprężyście albo jest wyraźnie zablokowany, zawór wymaga czyszczenia albo interwencji instalatora. Tylko trzeba to robić ostrożnie, bez szarpania, bo cienki trzpień łatwo uszkodzić.
W wielu domach największą poprawę daje nie wymiana całego zestawu, lecz doprowadzenie go do porządku: odpowietrzenie grzejnika, odblokowanie trzpienia, korekta nastawy wstępnej i upewnienie się, że głowica nie pracuje w fałszywym cieple. To prowadzi do szerszego pytania: kiedy sama armatura nie wystarczy i trzeba patrzeć na całą instalację?
Kiedy sam zawór nie wystarcza i trzeba poprawić całą instalację
Jeżeli jeden grzejnik działa idealnie, a trzy kolejne zachowują się źle, winy nie szukałbym wyłącznie w armaturze. Bardzo często problem leży w zrównoważeniu instalacji, zbyt mocnej pompie, źle dobranych średnicach przewodów albo w systemie sterowania źródłem ciepła. Zawór termostatyczny reguluje miejscowo, ale nie naprawi złej hydrauliki całego układu.
Warto też pamiętać o kilku sytuacjach, w których potrzebne jest inne rozwiązanie niż klasyczna głowica przy grzejniku:
- W pomieszczeniach z głęboką wnęką lub zabudową lepiej sprawdza się czujnik zdalny.
- W instalacjach z wyraźnymi wahaniami ciśnienia przydaje się armatura bardziej odporna na zmienne warunki przepływu.
- W nowoczesnych domach, gdzie temperatury w różnych strefach mocno się różnią, sens ma połączenie zaworów z automatyką źródła ciepła.
- W małych łazienkach trzeba szczególnie uważać na nagrzewanie od grzejnika drabinkowego, bo pomiar przy głowicy bywa zawyżony.
Tu dobrze widać granicę między prostą regulacją lokalną a realnym sterowaniem ogrzewaniem domu. Zawór termostatyczny poprawia komfort i ogranicza przegrzewanie, ale nie zastąpi projektu instalacji ani poprawnego doboru źródła ciepła. I właśnie to jest najważniejszy wniosek, gdy patrzę na ten element bez złudzeń marketingowych.
Co z tej konstrukcji naprawdę robi różnicę w codziennym ogrzewaniu
Najbardziej liczy się nie sam wygląd głowicy, tylko trzy rzeczy: swobodny pomiar temperatury, poprawny przepływ i brak blokad mechanicznych. Jeśli te warunki są spełnione, zawór pracuje spokojnie, utrzymuje komfort i pozwala oszczędzać ciepło bez ręcznego pilnowania każdego grzejnika.
Gdybym miał zapamiętać jedną praktyczną zasadę, brzmiałaby ona tak: najpierw zadbaj o warunki pracy zaworu, dopiero potem oceniaj jakość samej armatury. W dobrze zrobionej instalacji nawet prosty model potrafi działać bardzo skutecznie, a w źle zrobionej nie pomoże najdroższa głowica. To właśnie dlatego zrozumienie budowy i działania tego elementu ma tak duże znaczenie przy ogrzewaniu domu.
