Dobrze rozrysowany układ podłogówki oszczędza poprawki, nerwy i koszty już na etapie projektu. W praktyce taki schemat pokazuje nie tylko przebieg rur, ale też rozdzielacz, mieszacz, pompę, sterowanie i to, jak podzielić dom na strefy grzewcze. W tym tekście wyjaśniam, jak czytać instalację, jak dobrać układ pętli i na co uważać, żeby ogrzewanie działało równo, cicho i bez przegrzewania posadzki.
To ważne szczególnie przy budowie domu, bo późniejsze poprawki są już drogie i uciążliwe. Jeżeli projekt jest zbyt uproszczony albo niedopasowany do bryły budynku, komfort spada od razu: w jednym pokoju robi się za ciepło, w innym za chłodno, a pompa obiegowa pracuje ciężej niż powinna.
Najważniejsze rzeczy o schemacie podłogówki w jednym miejscu
- Schemat to nie tylko rysunek rur, ale też logika pracy całej instalacji: źródło ciepła, rozdzielacz, pętle, sterowanie i zabezpieczenia.
- Układ ślimakowy daje zwykle bardziej równą temperaturę podłogi, a meander sprawdza się tam, gdzie trzeba mocniej dogrzać strefę przy chłodnej ścianie.
- Średni rozstaw rur w budownictwie mieszkaniowym to często około 15 cm, ale przy ścianach zewnętrznych warto zagęścić pętle.
- Temperatura powierzchni podłogi nie może być przypadkowa: w strefach stałego przebywania ludzi przyjmuje się zwykle 29°C, a w łazienkach wyższy dopuszczalny poziom.
- Zbyt długa pętla, brak równoważenia hydraulicznego i zła regulacja mieszacza to najczęstsze błędy, które potem widać w rachunkach i komforcie.
- Przed zalaniem posadzki trzeba sprawdzić oznaczenia obiegów, próbę ciśnieniową, długości pętli i sposób sterowania, bo po zakryciu instalacji korekta jest już trudna.
Z czego składa się dobrze zrobiona instalacja

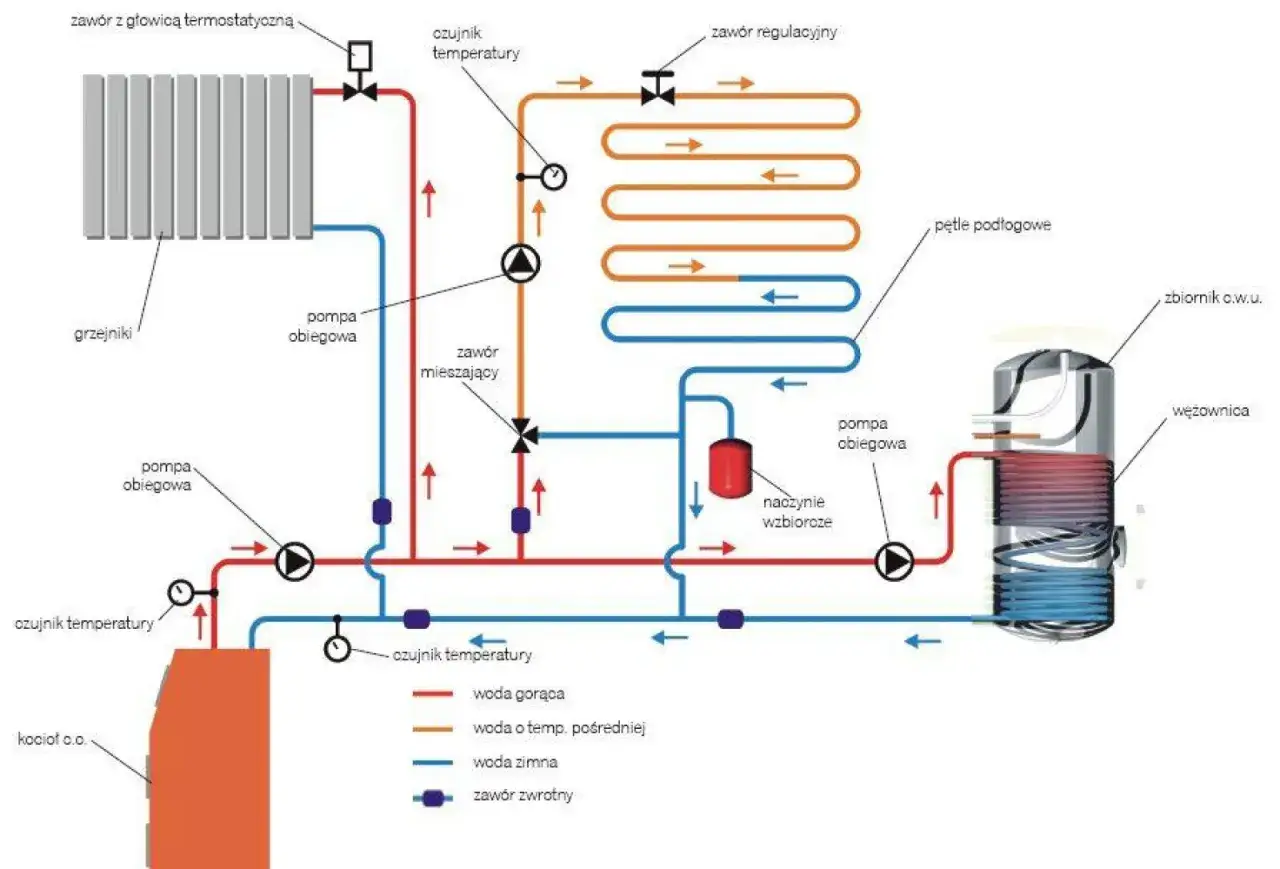

Na schemacie podłogówki najważniejsze jest to, czy od razu widać drogę wody przez cały układ. Ja zawsze szukam kolejno źródła ciepła, grupy mieszającej, rozdzielacza i pętli grzewczych, bo dopiero ten ciąg pokazuje, czy instalacja ma szansę działać stabilnie. Samo narysowanie rur w podłodze niczego jeszcze nie rozstrzyga.
Jeżeli rysunek jest czytelny, da się szybko ocenić, czy instalacja jest zasilana bezpośrednio, czy przez układ mieszający, ile obiegów przypada na konkretne pomieszczenia i gdzie kończy się sterowanie pokojowe. To właśnie te detale decydują, czy ciepło będzie rozchodziło się równomiernie, czy system będzie trzeba później „ratować” korektami przepływu.
| Element | Po co jest | Na co patrzę w praktyce |
|---|---|---|
| Źródło ciepła | Podaje energię do instalacji, np. z kotła lub pompy ciepła | Sprawdzam, czy układ pracuje niskotemperaturowo, czy potrzebuje mieszania |
| Zawór mieszający | Obniża temperaturę wody trafiającej do podłogówki | To ważne przy źródłach o wyższych parametrach, bo podłoga nie może dostać zbyt gorącej wody |
| Pompa obiegowa | Wymusza przepływ przez pętle grzewcze | Patrzę, czy ma zapas wydajności i czy nie „bije” za mocno na krótkich obiegach |
| Rozdzielacz | Rozdziela wodę na poszczególne pętle i zbiera powrót | Ważne są rotametry, zawory odcinające i czytelne oznaczenie obiegów |
| Pętle grzewcze | Oddają ciepło do posadzki w konkretnych strefach | Kontroluję długość, rozstaw rur i to, czy pętla nie obsługuje zbyt dużej powierzchni |
| Siłowniki i termostaty | Regulują temperaturę w pomieszczeniach | Sprawdzam, czy strefy odpowiadają układowi domu, a nie tylko układowi ścian |
| Czujnik podłogowy | Chroni posadzkę przed przegrzaniem | Jest szczególnie ważny pod płytką, drewnem i w łazienkach |
Na etapie projektu to wygląda jak zestaw podstawowych części, ale dopiero ich połączenie pokazuje, czy system będzie przewidywalny. Kiedy już wiem, co jest czym, przechodzę do samego odczytu schematu, bo tam zwykle wychodzą błędy, które na pierwszy rzut oka są niewidoczne.
Jak czytać schemat bez zgadywania

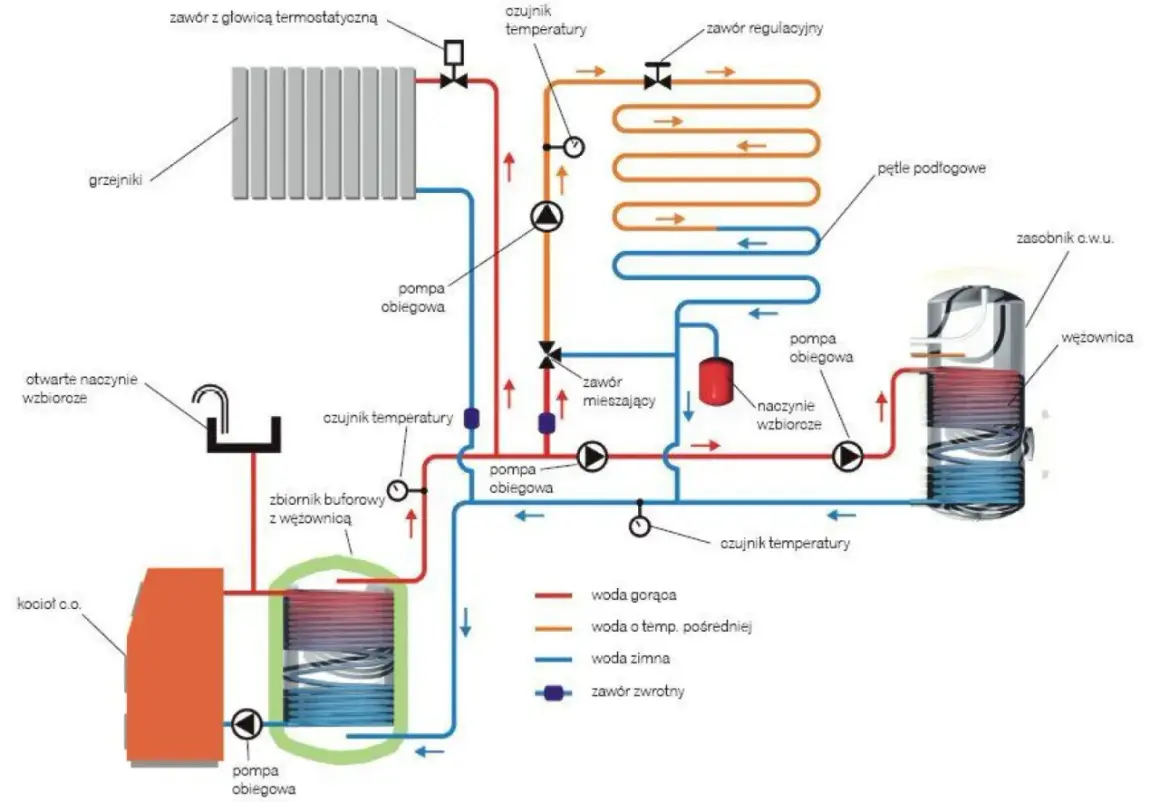

Ja czytam taki rysunek od źródła ciepła do ostatniej pętli, a nie odwrotnie. Dzięki temu szybciej widzę, czy instalacja ma logikę: najpierw sprawdzam temperaturę zasilania, potem sposób jej obniżenia, dalej rozdział na obiegi i na końcu sterowanie w pomieszczeniach. To prostsze niż śledzenie pojedynczych linii bez kontekstu.
- Sprawdź źródło ciepła - kocioł, pompa ciepła albo węzeł powinny zasilać podłogówkę w sposób zgodny z jej wymaganiami temperaturowymi.
- Znajdź miejsce mieszania - jeśli instalacja wymaga niższej temperatury, szukaj zaworu mieszającego i pompy obiegowej.
- Policz pętle - jedna pętla nie powinna obsługiwać zbyt dużej powierzchni tylko dlatego, że na rysunku „jeszcze się zmieściła”.
- Oceń strefy - osobne pomieszczenia, różne nasłonecznienie i duże przeszklenia często wymagają oddzielnych obiegów.
- Sprawdź regulację - termostaty pokojowe i siłowniki na rozdzielaczu mają sens tylko wtedy, gdy rzeczywiście sterują właściwymi strefami.
W praktyce zwracam też uwagę na drobiazgi: czy na zasilaniu są rotametry, czy powroty mają zawory do regulacji, czy obiegi są podpisane numerami pomieszczeń i czy widać, gdzie trafia czujnik temperatury podłogi. Takie rzeczy nie robią efektu „wow”, ale potem oszczędzają godzinę szukania przy każdej awarii albo korekcie.
Gdy ten etap mam zamknięty, od razu przechodzę do wzoru prowadzenia rur, bo to właśnie on najmocniej wpływa na komfort odczuwany stopami i ścianami w chłodniejszych strefach domu.
Ślimak, meander i układ mieszany
Układ pętli ma większe znaczenie, niż wielu inwestorów zakłada. Jak podaje Uponor, spiralny sposób prowadzenia rur zapewnia bardziej równy rozkład temperatury, a meandrowy ma sens tam, gdzie trzeba mocniej wykorzystać pierwszą część obiegu, na przykład przy chłodnej ścianie zewnętrznej. W domu jednorodzinnym najczęściej wygrywa jednak rozwiązanie mieszane, bo pozwala dopasować instalację do realnego kształtu pomieszczeń.
| Układ | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Ślimak | Salony, duże pokoje, strefy, w których liczy się równomierna temperatura | Naprzemienne prowadzenie zasilania i powrotu wyrównuje oddawanie ciepła | Wymaga sensownie zaplanowanego wejścia i wyjścia z pętli |
| Meander | Wąskie pomieszczenia, strefy przy oknach, miejsca z większą stratą ciepła | Łatwo podbić moc tam, gdzie podłoga ma pracować intensywniej | Może dawać wyraźniejszy gradient temperatury w obrębie pomieszczenia |
| Układ mieszany | Pokoje nieregularne, otwarte strefy dzienne, łazienki z trudnym układem ścian | Łączy zalety dwóch rozwiązań i lepiej dopasowuje się do architektury domu | Wymaga lepszego projektu i dokładniejszego opisu na rysunku |
W łazience często stosuję gęstszy rozstaw przy strefie wejścia i przy ścianach zewnętrznych, a w środku pomieszczenia przechodzę w bardziej spokojny układ. To nie jest sztuka dla sztuki. Chodzi o to, żeby stopy nie wyczuwały zimnych pasów, a podłoga nie oddawała ciepła przypadkowo, tylko tam, gdzie faktycznie jest potrzebne.
Sam wzór prowadzenia rur nadal nie wystarczy, jeśli nie zgra się go z rozstawem i temperaturą pracy. I właśnie tu pojawia się część, na której najczęściej „wykładają się” projekty robione na skróty.
Jak dobrać rozstaw rur, długość pętli i temperaturę
Tu zaczyna się prawdziwa praktyka. W materiałach Purmo średni rozstaw rur w budownictwie mieszkaniowym to 150 mm, a z jednego zwoju rury o długości 120 m można w typowych warunkach ułożyć około 18 m² wężownicy. To dobry punkt odniesienia, bo od razu widać, że duży salon zwykle wymaga więcej niż jednej pętli, a mały pokój nie potrzebuje przesadnego zagęszczania rur.
| Parametr | Praktyczny punkt odniesienia | Co z tego wynika |
|---|---|---|
| Rozstaw w strefie podstawowej | około 15 cm | Najczęściej wystarcza w pokojach dziennych i sypialniach |
| Rozstaw przy ścianach zewnętrznych | 10 cm lub gęściej, jeśli projekt tego wymaga | Pomaga zredukować odczucie chłodu przy dużych przeszkleniach |
| Strefy o niższych wymaganiach | nawet 20-30 cm | Ma sens w holach i miejscach przejściowych, gdzie nie trzeba idealnej równomierności |
| Długość pętli | Dla rury 16 mm często przyjmuje się okolice 100 m, a 120 m traktuje jako górną granicę zależną od projektu | Zbyt długa pętla zwiększa opory i utrudnia równoważenie instalacji |
| Temperatura powierzchni podłogi | 29°C w strefach stałego przebywania ludzi, 33°C w łazienkach | Chroni komfort i ogranicza ryzyko przegrzania posadzki |
| Temperatura zasilania | Zwykle niskotemperaturowa, często w praktyce około 30-50°C zależnie od źródła ciepła i układu | Wymaga zaworu mieszającego, jeśli źródło podaje zbyt gorącą wodę |
Norma PN-EN 1264 porządkuje przede wszystkim komfort użytkownika, a nie „ładny rysunek w katalogu”, dlatego temperatury trzeba dobierać pod rzeczywiste warunki domu. W nowoczesnych budynkach, zwłaszcza z pompą ciepła, cały system zwykle pracuje spokojniej i efektywniej, kiedy nie jest zmuszany do wysokich parametrów. To właśnie dlatego rozsądny projekt zakłada nie tylko liczbę pętli, ale też ich właściwe obciążenie.
Ja patrzę na to bardzo prosto: jeśli pomieszczenie ma duże okno, słabą izolację albo bardziej wymagającą posadzkę, nie próbuję nadrabiać wszystkiego jedną długą pętlą. Lepiej rozdzielić obieg, zagęścić rurę w newralgicznym miejscu i utrzymać temperaturę w bezpiecznym zakresie, niż potem walczyć z przegrzaną podłogą albo nierównym grzaniem.
Dzięki temu można przejść od teorii do rzeczywistego doboru stref. A gdy układ jest już policzony, najważniejsze staje się to, czego zwykle nie widać na pierwszy rzut oka: błędy montażowe.
Błędy, które psują komfort i podnoszą rachunki
Nawet dobry projekt da się zepsuć kilkoma niepozornymi decyzjami. Najczęściej widzę powtarzający się zestaw błędów, które później objawiają się nierówną temperaturą, głośniejszą pracą pompy albo zbyt długim dochodzeniem do komfortu po wychłodzeniu domu.
- Zbyt długa pętla - obieg staje się oporny hydraulicznie i trudniej go wyregulować.
- Brak stref brzegowych - przy dużych przeszkleniach pojawiają się zimniejsze pasy przy podłodze.
- Za wysoka temperatura zasilania - podłoga przestaje grzać komfortowo, a zaczyna pracować zbyt agresywnie.
- Brak równoważenia hydraulicznego - jedne pomieszczenia dostają za dużo wody, inne za mało.
- Nieczytelne oznaczenie pętli - po kilku latach nawet dobry wykonawca nie pamięta, co gdzie idzie.
- Prowadzenie rur bez uwzględnienia dylatacji - ryzyko problemów przy pracy jastrychu i wykończeniu podłogi.
W praktyce najwięcej kłopotów robi nie brak wiedzy, tylko pośpiech. Ktoś skraca projekt, pomija opis obiegów albo zostawia „na później” ustawienie przepływów i nagle okazuje się, że instalacja działa, ale nie tak, jak powinna. Dlatego przed zakryciem wszystkiego robię jeszcze jedną kontrolę, już czysto wykonawczą.
Co sprawdzić przed zalaniem posadzki i pierwszym uruchomieniem
To moment, w którym najłatwiej uratować całą inwestycję. Po zalaniu posadzki poprawki są drogie albo wręcz niemożliwe, więc ja zawsze sprawdzam instalację tak, jakby miała pracować od razu po odbiorze. Najpierw próba ciśnieniowa, potem zgodność oznaczeń, a dopiero później wykończenie warstw podłogi.- Próba ciśnieniowa - instalacja musi być sprawdzona przed zakryciem, bo po zalaniu wyciek bywa trudny do zlokalizowania.
- Oznaczenie obiegów - każda pętla powinna mieć czytelny opis odpowiadający konkretnemu pomieszczeniu.
- Ustawienie przepływów - rotametry na rozdzielaczu trzeba wstępnie zbalansować, a nie zostawiać „na oko”.
- Czujniki i termostaty - muszą być przypisane do właściwych stref, inaczej sterowanie traci sens.
- Wygrzewanie jastrychu - startuje się je zgodnie z zaleceniami producenta wylewki; zbyt szybkie podgrzewanie może skończyć się pęknięciami.
- Dokumentacja zdjęciowa - warto mieć zdjęcia rur przed zalaniem, bo później są bezcenne przy wierceniu i modernizacji.
Przy uruchamianiu liczy się też cierpliwość. Jeśli instalacja ma pracować z nową posadzką, temperatura powinna rosnąć stopniowo, a nie skokowo. To szczególnie ważne przy płytkach, drewnie i warstwach wykończeniowych, które źle znoszą gwałtowne zmiany wilgotności i temperatury.
Gdy te punkty są dopięte, schemat przestaje być rysunkiem, a staje się realnym planem pracy całego domu. I właśnie wtedy widać, że najprostsze instalacje bywają najlepsze, ale tylko pod warunkiem, że są spójne od początku do końca.
Na czym naprawdę wygrywa dobrze zaprojektowana podłogówka
Najlepszy schemat nie musi wyglądać efektownie. Ma być czytelny, policzony i dopasowany do domu, a nie do przyzwyczajeń wykonawcy. Jeśli od razu widać podział na strefy, właściwą temperaturę zasilania i sensowną długość pętli, instalacja będzie mniej kapryśna w eksploatacji i łatwiejsza do ustawienia po sezonie grzewczym.
- Przy dużych przeszkleniach zagęszczaj rurę w strefie brzegowej zamiast podnosić temperaturę całego obiegu.
- Przy pompie ciepła stawiaj na niskie parametry i prosty układ sterowania, bo to zwykle daje najlepszy bilans komfortu i kosztów.
- Przy kotle o wyższej temperaturze dopilnuj sensownego mieszania, żeby podłoga nie pracowała z wodą, której nie powinna dostać.
Jeżeli miałbym zostawić jedną praktyczną myśl, byłaby prosta: dobry schemat podłogówki zaczyna się od bilansu cieplnego, a kończy na dokładnym wykonaniu. Reszta to tylko rysunek.
