Bojler z wężownicą łączy dwa obiegi: ciepłej wody użytkowej i obieg grzewczy, więc przy montażu liczy się nie tylko dopasowanie króćców, ale też bezpieczeństwo, odpowietrzenie i sensowny dobór zabezpieczeń. W tym poradniku pokazuję, jak podłączyć bojler z wężownicą bez zgadywania i bez typowych błędów, które później kończą się kapaniem z zaworu, słabym grzaniem albo zapowietrzaniem instalacji. Piszę tak, żeby dało się z tego ułożyć poprawny schemat w kotłowni, a nie tylko odtworzyć przypadkowy rysunek z internetu.
Najważniejsze rzeczy, które decydują o poprawnym podłączeniu
- Najpierw dobieram schemat do źródła ciepła - kocioł gazowy, paliwo stałe i pompa ciepła nie pracują tak samo.
- Na dopływie zimnej wody montuję zabezpieczenia - zawór bezpieczeństwa, zwykle zawór zwrotny i często naczynie przeponowe.
- Wężownicę łączę zgodnie z oznaczeniami producenta - zasilanie i powrót nie są zamienne „na oko”.
- Układ otwarty i zamknięty wymagają innej armatury - nie wolno ich mieszać bez projektu.
- Po montażu odpowietrzam i testuję szczelność - to najprostszy sposób, żeby uniknąć problemów po uruchomieniu.
- Przy pompie ciepła i kotle na paliwo stałe szczególnie ważny jest dobór powierzchni wężownicy i zabezpieczenia przed przegrzaniem.
Najpierw ustal, z czym ma pracować bojler
Zaczynam zawsze od źródła ciepła, bo ono narzuca resztę układu. Inaczej podłącza się zasobnik do kotła gazowego, inaczej do pompy ciepła, a jeszcze inaczej do kotła na paliwo stałe czy instalacji hybrydowej.
| Źródło ciepła | Na co zwracam uwagę | Co to oznacza w praktyce |
|---|---|---|
| Kocioł gazowy | Stabilna temperatura i poprawne zabezpieczenia po stronie c.w.u. | Klasyczny zasobnik zwykle wystarcza, jeśli ma właściwą wężownicę i armaturę. |
| Kocioł na paliwo stałe | Zabezpieczenie przed przegrzaniem i zgodność z projektem | Często pojawia się układ otwarty albo rozwiązanie przewidziane przez producenta kotła. |
| Pompa ciepła | Duża powierzchnia wymiany i niska temperatura zasilania | Zwykły zasobnik pod kocioł bywa za słaby, bo pompa pracuje na niższych parametrach. |
| Układ hybrydowy lub solar | Druga wężownica, sterowanie i kompatybilność z automatyką | Tu już nie ma miejsca na przypadek, bo każdy obieg ma inne wymagania. |
Jeśli wybór jest zły już na tym etapie, później nie pomoże żadna sztuczka z zaworami. Kiedy ten punkt mam zamknięty, przechodzę do strony c.w.u., bo tam najczęściej popełnia się błędy kosztujące najwięcej nerwów.
Schemat po stronie wody użytkowej
Po stronie c.w.u. najważniejsza jest kolejność elementów na dopływie zimnej wody i sensowny dobór zabezpieczeń. Ja układam to tak, żeby zawór bezpieczeństwa był jak najbliżej zbiornika, a naczynie przeponowe miało gdzie przejąć wzrost objętości wody podczas grzania.
| Element | Po co jest | Jak go traktuję przy montażu |
|---|---|---|
| Zawór bezpieczeństwa c.w.u. | Chroni zbiornik przed nadmiernym wzrostem ciśnienia | Montuję go bezpośrednio przed bojlerem, bez zbędnych przerw i dodatkowej armatury po drodze. |
| Zawór zwrotny | Zapobiega cofce wody do instalacji zimnej | Jeśli jest częścią grupy bezpieczeństwa, pilnuję poprawnego kierunku przepływu. |
| Naczynie przeponowe | Przejmuje rozszerzającą się wodę podczas grzania | Przy zasobnikach 200 l zwykle myślę o ok. 10 l, bo minimum to 5% pojemności zbiornika. |
| Zawór mieszający termostatyczny | Ogranicza temperaturę wody na kranach | Przy wyższej temperaturze magazynowania ustawiam go na bezpieczny poziom, zwykle 45-50°C. |
| Zawory odcinające | Ułatwiają serwis | Stosuję je tak, żeby dało się zdjąć część instalacji bez opróżniania całego układu. |
W praktyce do zasobnika 200 l naczynie 10 l jest zwykle sensownym punktem wyjścia, ale ostateczny dobór zależy od ciśnienia sieci i temperatury pracy. Jeśli w instalacji jest zawór zwrotny albo reduktor ciśnienia, tego elementu nie pomijam, bo bez niego ciśnienie potrafi skakać i zawór bezpieczeństwa zaczyna kapać. Wylot zaworu zostawiam swobodny i prowadzę go tak, by był widoczny, a nie ukryty i zatkany.
Dopiero po tej stronie ma sens przejść do obiegu grzewczego i samej wężownicy.

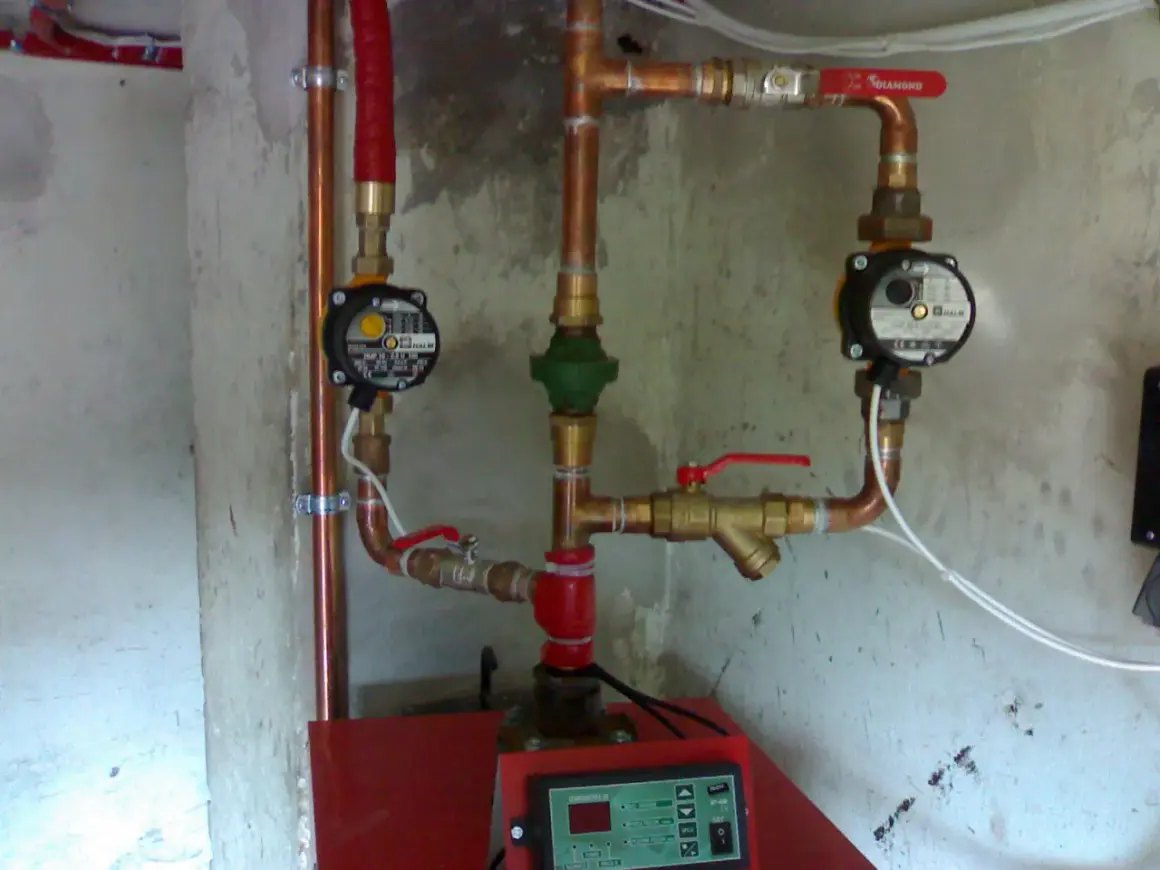

Montaż wężownicy do obiegu grzewczego krok po kroku
Ten etap zostawiam instalatorowi z uprawnieniami, bo błędy wychodzą zwykle dopiero przy rozgrzaniu układu. W praktyce ważne jest nie tylko to, żeby rury były połączone, ale żeby obieg miał właściwy kierunek przepływu, odpowietrzenie i zabezpieczenie przed przegrzaniem.
- Ustawiam bojler w pozycji przewidzianej przez producenta. Model pionowy nie powinien pracować jak poziomy i odwrotnie.
- Sprawdzam oznaczenia króćców wężownicy: zasilanie i powrót muszą być podłączone zgodnie ze schematem, a nie „na oko”.
- Wstawiam zawory odcinające na obiegu grzewczym, żeby dało się serwisować układ bez spuszczania wszystkiego.
- Montuję pompę obiegową albo układ grawitacyjny, jeśli taki przewidziano w projekcie.
- Jeżeli instalacja pracuje z glikolem, napełniam obieg odpowiednim roztworem zamiast zwykłą wodą.
- Odpowietrzam wężownicę i sprawdzam, czy przepływ nie idzie w złą stronę.
- Na końcu izoluję przewody, bo niezaizolowane rury potrafią zabrać sporą część zysku z całego zasobnika.
W zasobnikach poziomych odpowietrzenie bywa bardziej upierdliwe niż w pionowych, dlatego nie lubię zostawiać tego na sam koniec. Gdy obieg jest już zamknięty i szczelny, trzeba jeszcze zdecydować, czy układ ma pracować jako otwarty, czy zamknięty.
Układ otwarty i zamknięty nie są wymienne
To jeden z punktów, które najbardziej lubię wyjaśniać zawczasu, bo pomyłka tutaj oznacza przeróbkę połowy kotłowni. W jednym wariancie bezpieczeństwo opiera się na naczyniu otwartym, w drugim na naczyniu przeponowym i zaworze bezpieczeństwa, a te rozwiązania nie są zamienne bez konsekwencji.
| Cecha | Układ otwarty | Układ zamknięty |
|---|---|---|
| Gdzie spotykany | Najczęściej przy starszych kotłach i części instalacji na paliwo stałe | W nowoczesnych kotłach, przy gazie i pompie ciepła |
| Ochrona przed wzrostem ciśnienia | Naczynie otwarte | Naczynie przeponowe i zawór bezpieczeństwa |
| Plus | Prosta, odporna koncepcja bezpieczeństwa | Lepsza kontrola, kompaktowy montaż, łatwiejsza integracja z automatyką |
| Minus | Wymaga miejsca i poprawnej wysokości montażu | Trzeba pilnować ciśnienia, doboru armatury i szczelności |
W praktyce nie mieszam tych schematów. Jeśli zasobnik albo źródło ciepła przewiduje tylko jeden wariant, trzymam się dokładnie tego, bo to właśnie w dokumentacji producenta jest najwięcej odpowiedzi na pytanie, jak podłączyć instalację bez ryzyka. Po wyborze schematu zostaje już tylko poprawne uruchomienie i odpowietrzenie.
Odpowietrzenie, napełnienie i pierwszy rozruch
To moment, w którym instalacja albo zaczyna pracować cicho i równo, albo od razu pokazuje błędy montażu. Ja zawsze sprawdzam ciśnienie na manometrze, otwieram odpowietrzniki i obserwuję, czy z wężownicy nie wraca powietrze po kilku minutach pracy pompy.
- Najpierw napełniam obieg zgodnie z zaleceniami dla konkretnego źródła ciepła.
- Potem odpowietrzam najwyższe punkty instalacji i sam bojler.
- Sprawdzam, czy zawór bezpieczeństwa ma swobodny odpływ i nic go nie blokuje.
- Testuję szczelność wszystkich połączeń po pierwszym grzaniu, nie tylko na zimno.
- Jeśli pojawia się stały wyciek z zaworu, szukam przyczyny w ciśnieniu, naczyniu przeponowym albo samym zaworze.
Najczęstsze błędy przy takim podłączeniu
Najdroższe pomyłki są zwykle banalne. Widziałem instalacje, w których sam bojler był dobry, ale cały efekt psuł jeden zły zawór albo brak miejsca na serwis.
- Zawór bezpieczeństwa zamontowany za daleko od zasobnika - układ reaguje wolniej, a ciśnienie potrafi skoczyć zanim zadziała ochrona.
- Dodatkowa armatura między zaworem a bojlerem - tego odcinka nie powinno się niepotrzebnie komplikować.
- Brak naczynia przeponowego przy zaworze zwrotnym lub reduktorze - wtedy ciśnienie robi się niestabilne i zawór zaczyna upuszczać wodę.
- Zamienione zasilanie z powrotem wężownicy - zasobnik grzeje słabiej albo nierówno.
- Brak izolacji rur - strata ciepła rośnie, a komfort spada, zwłaszcza przy dłuższych odcinkach do łazienki.
- Brak zaworu mieszającego - woda na kranach bywa za gorąca, a to już kwestia bezpieczeństwa, nie wygody.
- Zły dobór zasobnika do źródła ciepła - przy pompie ciepła zbyt mała wężownica potrafi zepsuć całą ekonomię pracy.
Jeżeli mam jedną zasadę do zapamiętania, to tę: bezpieczeństwo i serwisowość są ważniejsze niż najkrótsza możliwa droga rur. Dobrze zaplanowany układ wygląda może mniej efektownie, ale działa stabilniej i dłużej.
Ile kosztują potrzebne elementy
W 2026 r. sam osprzęt do poprawnego podłączenia nie jest jeszcze najdroższą częścią inwestycji, ale łatwo go niedoszacować. Zazwyczaj największy koszt robi zasobnik, a nie zawory, choć oszczędzanie na armaturze mści się najszybciej.
| Element | Orientacyjny koszt | Co wpływa na cenę |
|---|---|---|
| Bojler 200 l z wężownicą | ok. 3200-6600 zł | materiał zbiornika, izolacja, liczba wężownic, producent |
| Zawór bezpieczeństwa CWU | ok. 50-200 zł | ciśnienie otwarcia, jakość wykonania, średnica |
| Grupa bezpieczeństwa CWU | ok. 130-320 zł | czy ma zawór zwrotny, manometr i miejsce na naczynie |
| Naczynie przeponowe do CWU 5-10 l | ok. 100-260 zł | pojemność i marka |
| Zawór mieszający termostatyczny | ok. 120-350 zł | zakres regulacji i trwałość wkładki |
Jeśli składasz układ od zera, sam niezbędny osprzęt zabezpieczający zwykle zamyka się w ok. 400-1000 zł. To nadal dużo mniej niż koszt późniejszej poprawki po źle zrobionym montażu, więc na tych elementach nie szukam najtańszych kompromisów. Do tego dochodzi jeszcze robocizna i ewentualna przeróbka kotłowni, zwłaszcza gdy trzeba zmienić średnice rur albo dołożyć automatykę.
Jeżeli planujesz podłączenie do pompy ciepła albo kotła na paliwo stałe, lepiej sprawdzić całość jeszcze przed zakupem zasobnika. Wtedy łatwiej uniknąć sytuacji, w której sam bojler jest dobry, ale wężownica lub armatura nie pasują do reszty systemu.
Co jeszcze sprawdzić przed pierwszym sezonem
Przed zimą robię trzy rzeczy zawsze, nawet gdy instalacja działa bez zarzutu. Sprawdzam filtr, testuję zawór bezpieczeństwa i patrzę na anody oraz izolację, bo to drobiazgi, które najczęściej decydują o bezproblemowej pracy.
- Ustawiam temperaturę zasobnika na poziomie, który daje zapas, ale nie przegrzewa instalacji.
- Jeśli ciepła woda ma iść dalej niż kilka metrów, pilnuję poprawnej cyrkulacji i jej sterowania czasowego.
- Regularnie kontroluję ciśnienie, szczególnie po dłuższej przerwie w pracy.
- Nie zasłaniam ani nie zatykam odpływu z zaworu bezpieczeństwa.
- Raz w roku planuję przegląd serwisowy zamiast czekać, aż układ sam zacznie się upominać o uwagę.
Dobrze podłączony zasobnik z wężownicą nie wymaga codziennej uwagi, ale wymaga porządnego startu. Jeśli schemat jest dobrany do źródła ciepła, zabezpieczenia są kompletne, a odpowietrzenie wykonane dokładnie, bojler pracuje po prostu przewidywalnie, a o to w kotłowni chodzi najbardziej.
